Seleccionar la válvula de bola de abrazadera adecuada no es simplemente una cuestión de tamaño o presión nominal. Tanto en los sistemas de tuberías sanitarias como industriales, el rendimiento de las válvulas de bola sanitarias y otras válvulas de acero inoxidable afecta directamente la confiabilidad del sistema, la higiene operativa y la eficiencia del mantenimiento a largo plazo. Esta guía describe factores clave para ayudar a los ingenieros y compradores a elegir la válvula más adecuada en función de las condiciones operativas reales.
Selección estructural: válvulas de bola de abrazadera completamente encapsuladas o semiencapsuladas
Desde una perspectiva estructural, las válvulas de bola de abrazadera se clasifican principalmente en diseños completamente encapsulados y semiencapsulados. Esta clasificación es ampliamente aceptada en aplicaciones prácticas y está impulsada por requisitos de higiene más que por la calidad de la válvula.
Artículo
Válvula de bola con abrazadera completamente encapsulada
Válvula de bola con abrazadera semiencapsulada
Nivel de higiene
Nivel de costos
Medio
Superficie exterior
Totalmente cerrado, liso
Parcialmente expuesto
Limpieza
CIP/SIP sencillo
Limpieza estándar
Industrias típicas
Alimentación, Bebidas, Farmacéutica
Agua, Química, Industrial
Nivel de costo
Más alto
Más económico
Notas:
· Las válvulas completamente encapsuladas cuentan con un cuerpo completamente cerrado que minimiza los espacios externos y las zonas muertas, ideales para sistemas higiénicos que requieren limpieza frecuente.
· Las válvulas semiencapsuladas adoptan una estructura más simple y de orientación industrial, adecuada para aplicaciones donde los requisitos de higiene son moderados.
Para obtener una explicación detallada de las válvulas de bola de abrazadera totalmente y semiencapsuladas, consulte nuestro artículo anterior..
Selección del material del cuerpo: acero inoxidable 304/316 frente a 304L/316L
La selección de materiales es un factor clave para las válvulas de bola con abrazadera sanitaria y otras válvulas de acero inoxidable, y afecta la resistencia a la corrosión, el rendimiento de la soldadura y la vida útil.
Material
Contenido de carbono
Resistencia a la corrosión
Aplicación típica
304 (CF8)
Estándar
★★★
Sistemas industriales generales
304L (CF3)
Bajo en carbono
★★★★
Tuberías sanitarias
306 (CF8M)
Con molibdeno
★★★★
Procesos químicos
306L (CF3M)
Bajo en carbono + molibdeno
★★★★★
Alimentos y productos farmacéuticos
Los grados con bajo contenido de carbono, como 304L y 316L, reducen el riesgo de corrosión intergranular en áreas soldadas y se usan ampliamente en válvulas de bola con abrazadera sanitaria. Para aplicaciones de alimentos, bebidas y farmacéuticas, comúnmente se prefiere el acero inoxidable 316L.
Selección de materiales de asiento y junta para válvulas de bola con abrazadera sanitaria
Para las válvulas de bola con abrazadera sanitaria, los materiales del asiento y la junta deben seleccionarse de acuerdo con la compatibilidad del medio, la temperatura y los requisitos de limpieza.
Material
Características clave
Aplicaciones sanitarias típicas
Ptfe
Excelente resistencia química, baja fricción.
Medios químicos, sistemas de procesos mixtos.
EPDM
Buena elasticidad, compatible con calidad alimentaria.
Medios químicos, sistemas de procesos mixtos.
Silicona
Alta flexibilidad, excelente higiene
Alimentación, farmacéutica, biotecnología.
Si bien el EPDM se asocia comúnmente con válvulas de mariposa sanitarias, también se usa ampliamente en válvulas de bola de abrazadera sanitarias, especialmente en sistemas de agua y bebidas. La selección final del material debe considerar el tipo de medio, la temperatura y los procesos de limpieza.
Selección de actuación: manual, neumática o eléctrica
La elección de la actuación depende de la frecuencia de funcionamiento, los requisitos de automatización y las necesidades de control del sistema.
Tipo de actuación
Frecuencia de operación
Escenario típico
Manual
Bajo
Tuberías simples o poco utilizadas
Neumático
Alto
Líneas de producción automatizadas
Eléctrico
Medio-alto
Sistemas de control remoto o centralizado

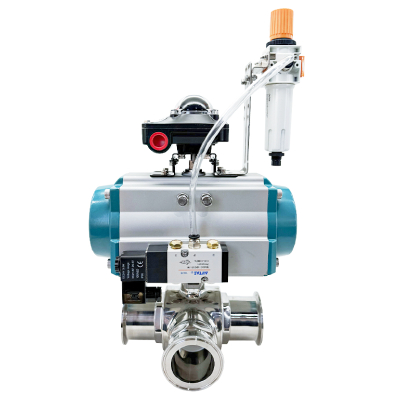

Las válvulas de bola con abrazadera neumática pueden equiparse con accesorios adicionales como válvulas solenoides, interruptores de límite, reguladores de filtro de aire y posicionadores para lograr niveles más altos de automatización confiable y control preciso.
Algunos sistemas sanitarios e industriales funcionan bajo vacío o presión negativa. Es posible que las válvulas de bola con abrazadera estándar no proporcionen un sellado confiable en estas condiciones.
Las válvulas de bola con abrazadera aptas para vacío cuentan con estructuras de sellado optimizadas y materiales de asiento adecuados para garantizar un funcionamiento estable y sin fugas. Se utilizan comúnmente en sistemas de transporte por vacío, farmacéuticos y de biotecnología donde se requiere un rendimiento de vacío confiable.
Este artículo es parte de la Serie de conocimientos sobre válvulas de SLVCN , donde compartimos conocimientos prácticos sobre la selección, operación y automatización de válvulas.
