Tipos de válvulas de bola: una guía del comprador para elegir la válvula correcta

Las válvulas de bola se usan ampliamente en tuberías industriales y comerciales debido a su sellado confiable, operación simple y versatilidad. Con tantos diseños disponibles, desde válvulas de bola flotantes y montadas en el mierda hasta tipos bromeados, roscados y sanitarios, la elección del correcto puede ser un desafío.

Esta guía explica las principales clasificaciones de las válvulas de pelota, lo que significan en la práctica, y ofrece consejos de selección para ayudar a los compradores a tomar la decisión correcta.

1. Clasificación por actuación (cómo funciona la válvula)

· Válvula de bola manual : diseño simple operado por la palanca. Ideal para tuberías pequeñas y operación ocasional.

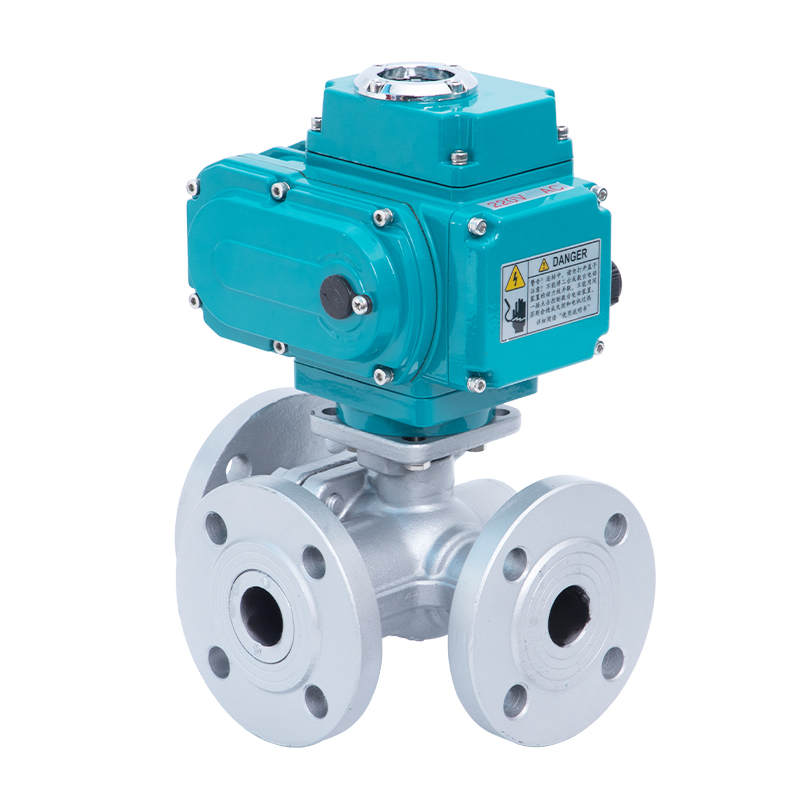

· Válvula de bola eléctrica : equipada con un actuador eléctrico para automatización y control remoto. Común en el tratamiento del agua, HVAC y las industrias de procesos.

· Válvula de bola neumática : equipada con un actuador neumático , alimentado por aire comprimido. Respuesta rápida de encendido/apagado, ampliamente utilizado en plantas químicas, centrales eléctricas y sistemas con ciclos frecuentes.

· Válvulas de bola electrohidráulica / neumática-hidráulica: diseños híbridos para aplicaciones exigentes o críticas de seguridad.

Válvula de bola manual

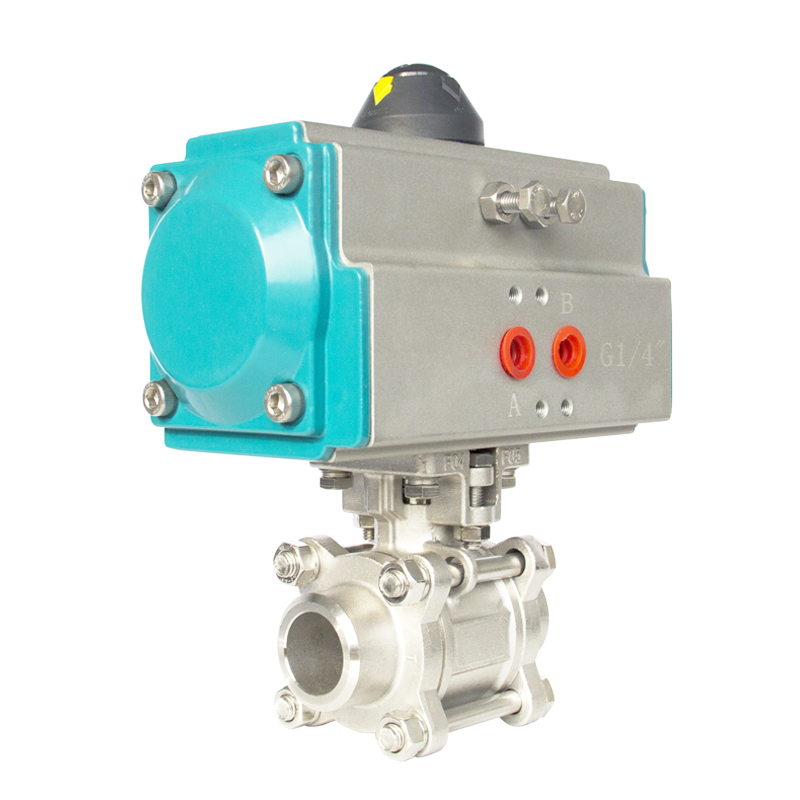

Válvula de bola neumática

2. Clasificación por estructura (cómo se construye la válvula)

Consejo de selección: para la automatización, compare las válvulas de bola eléctrica versus neumática. Electric proporciona un control preciso; El neumático ofrece una acción y confiabilidad más rápidas en entornos peligrosos.

2. Clasificación por estructura (cómo se construye la válvula)

· Válvula de bola de una pieza : compacta, a prueba de fugas y económica, pero no útil.

· Válvula de bola de dos piezas : se puede desmantelar para la limpieza, el costo de equilibrio y la practicidad.

· Válvula de bola de tres piezas : fácil de mantener sin quitar de la tubería. Popular en alimentos y bebidas y industrias farmacéuticas.

Obtenga más información en nuestra guía de válvulas de bola de una pieza, de dos piezas y de tres piezas.

3. Clasificación por tipo de conexión (cómo se ajusta a la tubería)

· Válvula de bola roscada (NPT/BSP) : instalación rápida, mejor para tuberías de diámetro pequeño (hasta DN50).

· Válvula de bola con brida : conexión fuerte y a prueba de fugas para tuberías medianas y grandes. Común en petróleo y gas, productos químicos y tratamiento de agua.

· Válvula de bola soldada : conexión permanente, excelente sellado, utilizado en medios de comunicación de alta presión y peligrosos.

· Válvula de bola de abrazadera sanitaria : diseñada para uso higiénico en alimentos, lácteos y industrias farmacéuticas.

· Válvula de bola de oblea (LUG): compacta y liviana, instalada entre bridas.

Vea nuestra comparación de válvulas de bola con bridas versus enhebradas.

4. Clasificación por ruta de flujo (cómo se mueve el flujo)

· Válvula de bola de dos vías (directo) : diseño estándar para un servicio simple de encendido/apagado.

· Válvula de bola de tres vías (L-puerto, T-puerto) : utilizado para desviar o mezclar flujos, reduciendo la necesidad de múltiples válvulas.

· Válvula de bola de cuatro vías: adecuada para un control de flujo más complejo en la automatización de procesos.

Consejo de selección: si su sistema requiere desviar o mezclar, considere una válvula de pelota de 3 vías de 3 o 4 vías en lugar de múltiples válvulas de 2 vías.

5. Clasificación por aplicación (condiciones de trabajo)

· Válvula de bola sanitaria : medio envuelto o completo, adecuado para sistemas higiénicos.

· Válvula de bola de alta presión : construida para industrias de petróleo y gas, petroquímica y generación de energía.

· Válvula de bola criogénica: diseñada para un servicio de baja temperatura, como GNL.

· Válvula de bola de vapor / alta temperatura : aplicada en tuberías de vapor e industrias de procesos.

· Válvula de bola V-puerto : proporcione un control de flujo preciso para aplicaciones de estrangulamiento.

Consejo de selección: siempre coincida con el material de la válvula y el diseño con su medio (agua, aceite, gas, vapor, productos químicos) y presión/temperatura de trabajo.

6. Otras clasificaciones

Por soporte de pelota:

· Válvula de bola flotante: común para tuberías pequeñas/medianas, rentable.

· Válvula de bola montada en el MUNNION: preferida para aplicaciones de gran diámetro y alta presión.

Por plataforma de montaje:

· Plataforma alta (ISO5211)-Diseño listo para el actuador.

· Plataforma baja: requiere un soporte o acoplador.

Por estándares:

· ANSI, DIN, JIS, GB - Especificaciones regionales de tubería.

Aunque hay muchas formas de clasificar las válvulas de pelota, los compradores generalmente se centran en tres aspectos: tipo de conexión, método de actuación y condiciones de trabajo.

En SLVCN, suministramos una gama completa de válvulas de bola: flotantes y muescos montado, con bridas, roscadas, soldadas, sanitarias, neumáticas y eléctricas. Nuestros productos están certificados por ISO, CE y TUV, asegurando un rendimiento seguro y confiable para las industrias de todo el mundo.

Ya sea que necesite una válvula de bola de abrazadera sanitaria para el procesamiento de alimentos o una válvula de bola de transferencia de alta presión para tuberías de petróleo y gas, SLVCN ofrece soluciones confiables en más de 50 países.
