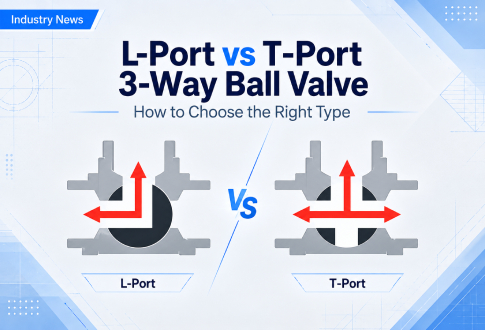

Las válvulas de bola de tres vías pueden parecer casi iguales desde el exterior, pero el diseño de bola interno puede crear rutas de flujo muy diferentes. Las dos configuraciones más comunes son la válvula de bola de 3 vías con puerto L y puerto T..
La diferencia es simple: un puerto L principalmente cambia el flujo entre dos ramas, mientras que un puerto T proporciona más posibilidades de enrutamiento de flujo. Elegir el tipo correcto comienza con la comprensión de cómo debe moverse el medio a través del sistema de tuberías.
 |  |  |  |

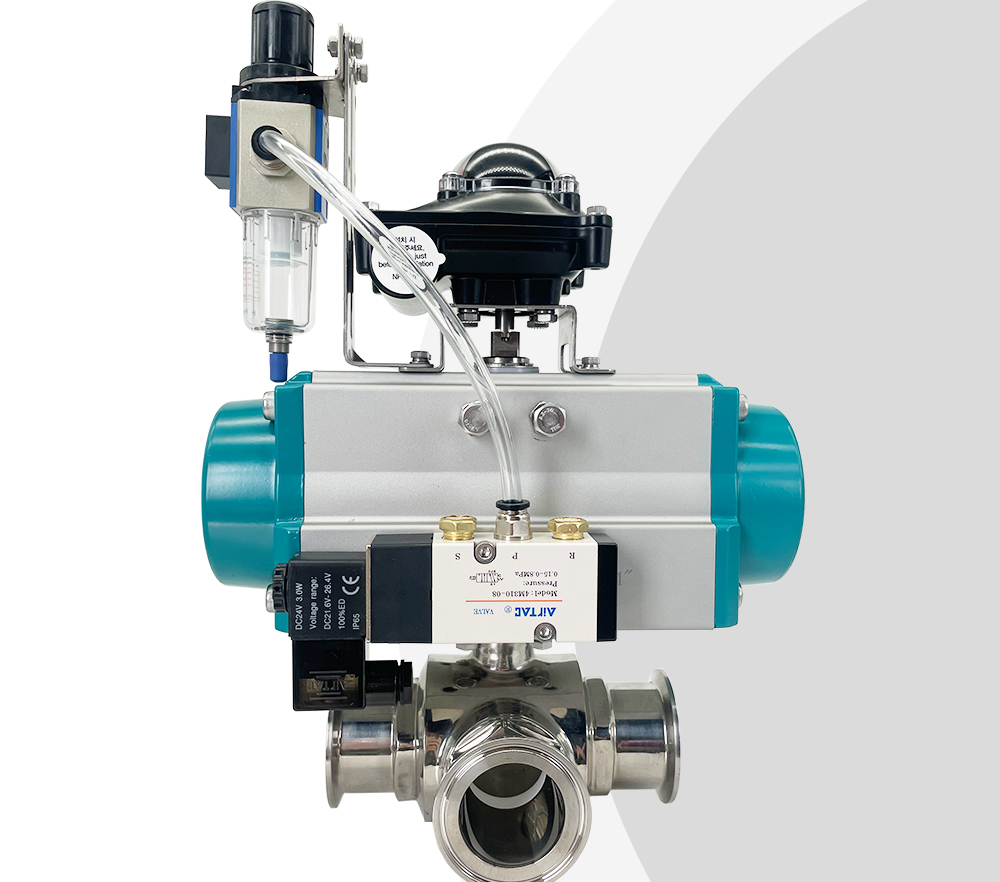

| Válvula de bola sanitaria de 3 vías | ¿Cuál es la diferencia entre una válvula de bola de 3 vías con puerto L y puerto T? | Una | Una |
válvula de bola de 3 vías con puerto L tiene un paso en forma de L a través de la bola. Normalmente conecta dos puertos adyacentes al mismo tiempo, creando una ruta de flujo de 90 grados. Esto hace que el puerto L sea adecuado para aplicaciones en las que es necesario desviar un flujo entre dos tuberías. Por ejemplo, una entrada puede dirigirse a la Salida A o cambiarse a la Salida B, mientras que la otra salida permanece aislada.
~!phoenix_varTXT7!~
válvula de bola de 3 vías con puerto en T tiene un pasaje interno en forma de T y proporciona disposiciones de flujo más flexibles. Dependiendo de la posición de la válvula y la orientación del puerto, puede conectar dos puertos adyacentes, proporcionar un camino directo entre puertos opuestos o conectar los tres puertos. ~!phoenix_varTXT8!~
| Requisito de flujo | Puerto L | Puerto T |
| Desviar flujo entre dos ramas | Sí | Sí |
| Conecte dos puertos adyacentes | Sí | Sí |
| Flujo directo entre puertos opuestos | No | Sí* |
| Conecte los tres puertos | No | Sí* |
| Uso típico | Desvío/selección de flujo | Desvío/combinación de flujo/enrutamiento de rutas múltiples |
*El patrón de flujo real depende del diseño de la válvula, la disposición de los puertos y la posición de la bola. Confirme siempre el diagrama de flujo requerido antes de realizar el pedido.
La forma más rápida de elegir es comenzar con la ruta de flujo requerida.
Si el proceso solo necesita cambiar un flujo entre dos tuberías diferentes, una válvula de 3 vías con puerto L suele ser la opción más sencilla. Las aplicaciones típicas incluyen dirigir agua, aceite u otros medios desde una línea común a cualquiera de dos tanques o líneas de proceso.
Si el sistema requiere una ruta de flujo directa , una conexión de tres puertos o una ruta de flujo más flexible, normalmente es más adecuada una válvula de 3 vías con puerto en T.
Por ejemplo, si el sistema requiere un flujo directo entre dos puertos opuestos en una posición y un desvío al tercer puerto en otra, una configuración de puerto T puede ser la mejor opción.
Esta es la razón por la que no es suficiente seleccionar una válvula de bola de tres vías solo por el tamaño y la presión nominal. la dirección del flujo requerida. Primero se debe confirmar .
Después de seleccionar la configuración del puerto L o del puerto T, las especificaciones de la válvula deben coincidir con las condiciones de funcionamiento reales.
El medio, la presión y la temperatura afectan la selección de los materiales del cuerpo y del asiento. Una válvula de bola de 3 vías de acero inoxidable puede ser adecuada para aplicaciones de agua, productos químicos o corrosivas según la compatibilidad del material, mientras que se pueden usar acero al carbono u otros materiales para diferentes servicios industriales.
El tipo de conexión también debe coincidir con el sistema de tuberías. Las válvulas de bola de tres vías están disponibles con conexiones finales roscadas, bridadas, soldadas y otras.

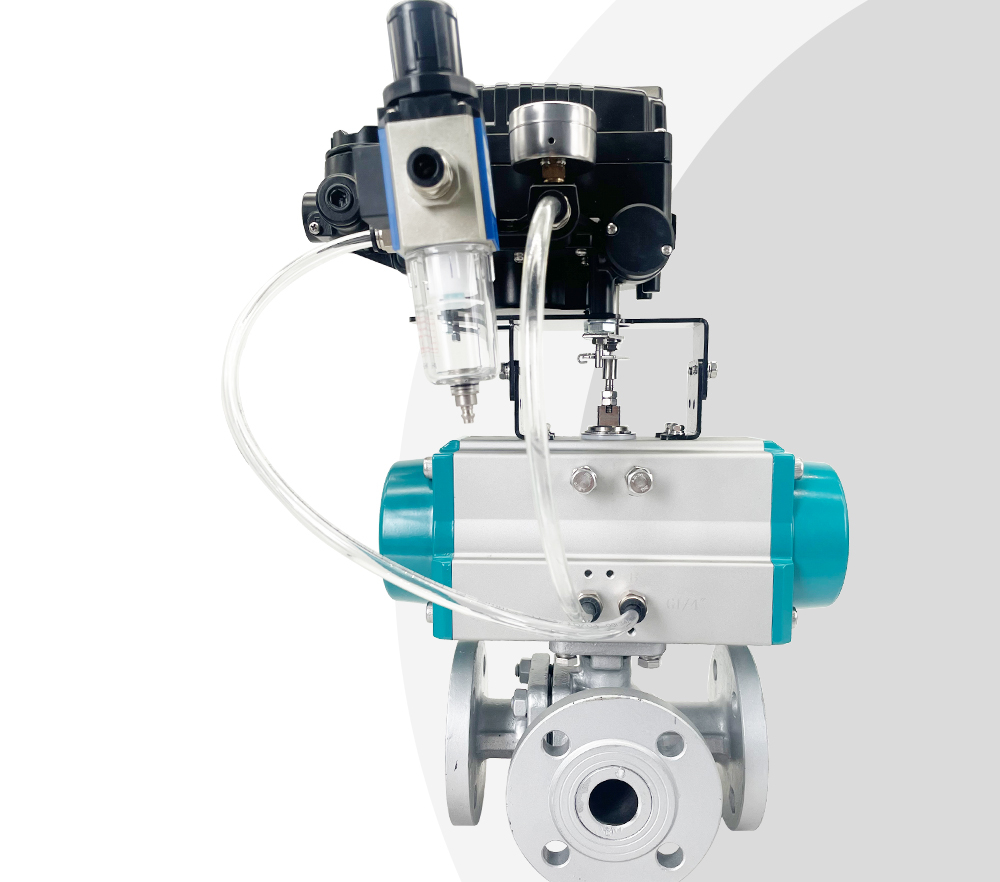

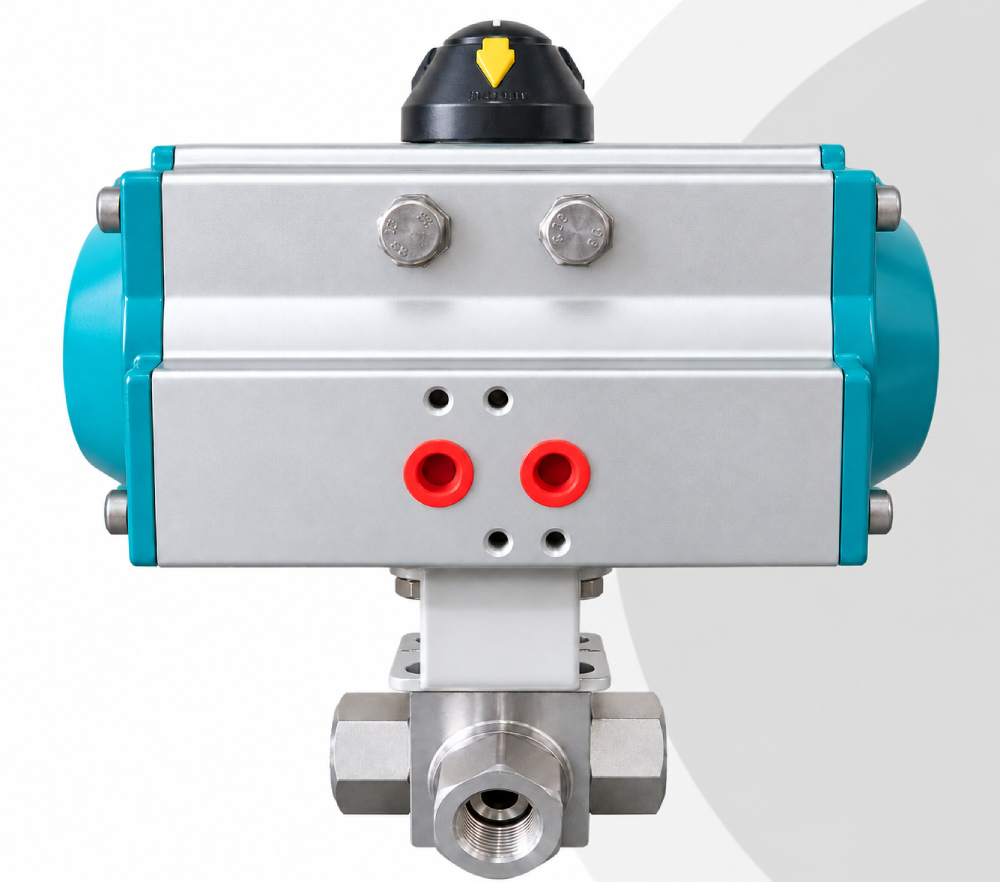

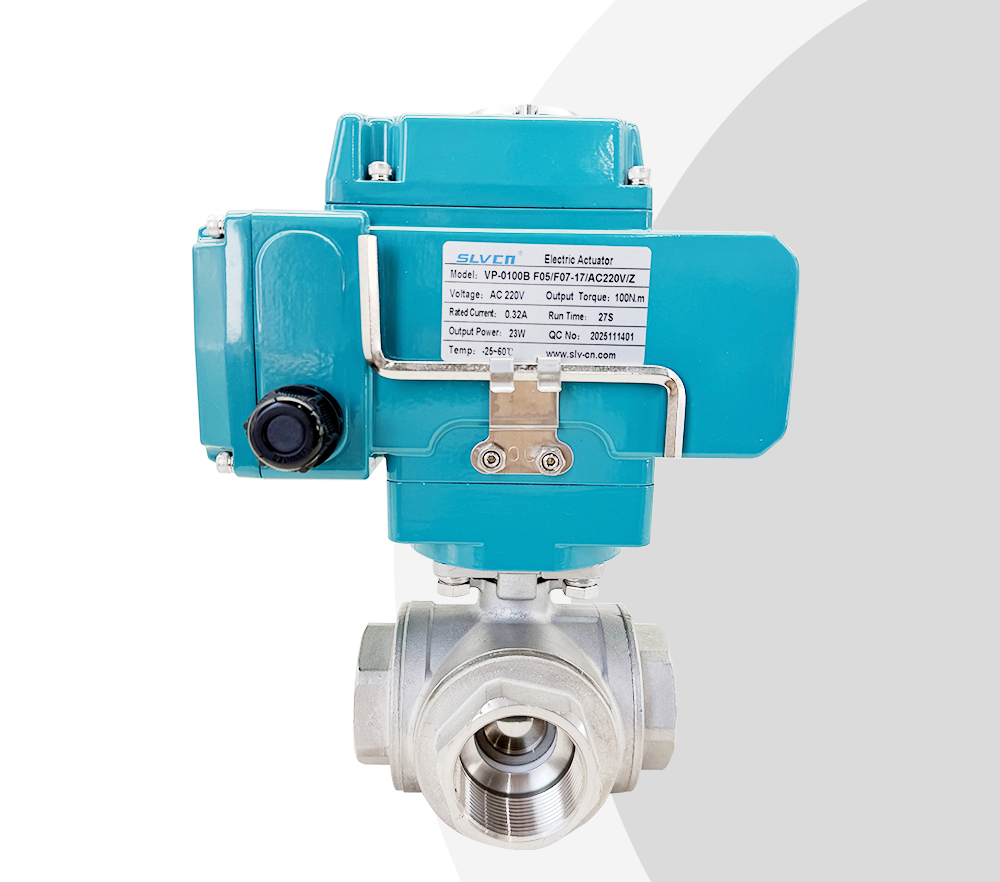

Para sistemas automatizados, se encuentran disponibles válvulas de bola neumáticas de 3 vías y válvulas de bola eléctricas de 3 vías . La rotación del actuador, las posiciones de las válvulas y la lógica de control deben corresponder al patrón de flujo del puerto L o del puerto T requerido.
Elija una válvula de bola con puerto L si necesita principalmente una desviación de flujo de 90 grados entre dos ramas.
Elija una válvula de bola con puerto en T si necesita flujo directo, conexión de tres puertos, combinación de flujo o enrutamiento de flujo más flexible.
Debido a que las posiciones operativas pueden variar según el diseño de la válvula, siempre confirme el diagrama de flujo requerido o la disposición de las tuberías antes de finalizar la selección de la válvula.
SLVCN suministra soluciones de válvulas de bola de 3 vías manuales, neumáticas y eléctricas con diferentes materiales de cuerpo, materiales de asiento y opciones de conexión.
Si no está seguro de si su aplicación requiere una configuración de puerto L o de puerto T, envíenos su diagrama de flujo junto con los requisitos de medio, tamaño, presión, temperatura y conexión. Nuestro equipo puede ayudar a confirmar una configuración de válvula adecuada.
