Las válvulas de bola son componentes esenciales en los sistemas de control de fluidos, valorados por su estructura simple, rendimiento de sellado excepcional y operación rápida. Estas ventajas los hacen ampliamente utilizados en industrias como petróleo y gas, procesamiento químico, generación de energía y más. Este artículo explora los principios de trabajo fundamentales de las válvulas de pelota, proporcionando una comprensión clara de cómo funcionan y por qué son tan efectivos en las aplicaciones de control de fluidos.
1. ¿Por qué las válvulas de bola son la clave para un control eficiente de fluidos?

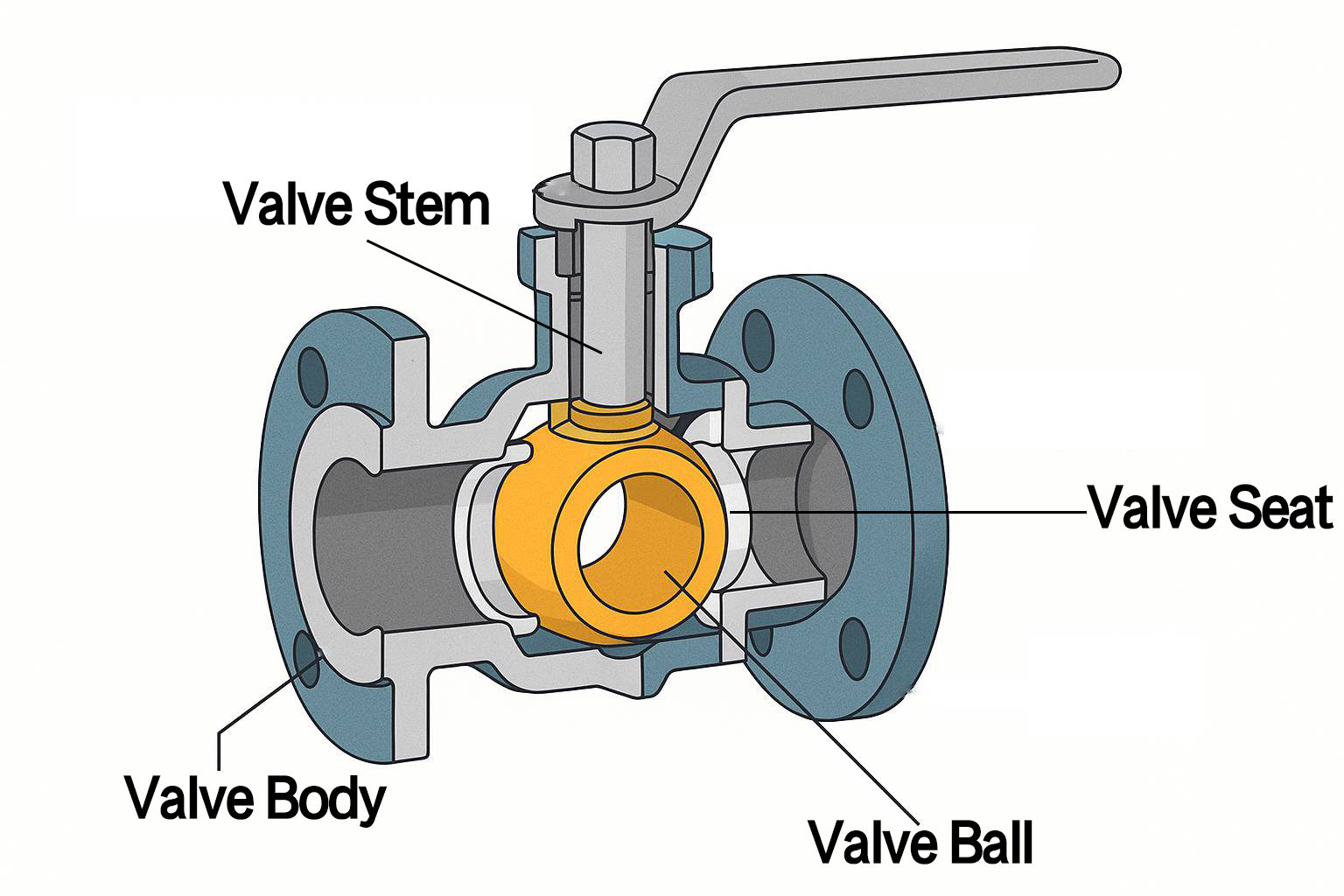

El principio de funcionamiento de una válvula de bola está estrechamente vinculado a su estructura. Los componentes clave de una válvula de bola incluyen:
Cuerpo de la válvula : el cuerpo de la válvula sirve como la carcasa externa de la válvula de la bola, típicamente hecha de metales duraderos como el acero inoxidable o el acero al carbono. Admite los componentes internos y proporciona integridad estructural.
Bola (núcleo de la válvula) : la pelota es el corazón de la válvula, con un orificio central (también llamado pasaje de flujo) que controla el flujo de fluido. Al girar, la bola abre o cierra la ruta de flujo, afectando directamente la operación de la válvula.
Asiento : también conocido como el anillo de sellado, el asiento no garantiza una fuga cuando la válvula está cerrada. Por lo general, está hecho de materiales blandos como PTFE, RPTFE, PPL o PEEK, o materiales más duros como 304 acero inoxidable, carburo de tungsteno o cerámica, dependiendo de la aplicación.
STEM : El tallo conecta la pelota al actuador (manual, neumático o eléctrico) y transmite movimiento de rotación, lo que permite que la válvula se abra y cierre suavemente.

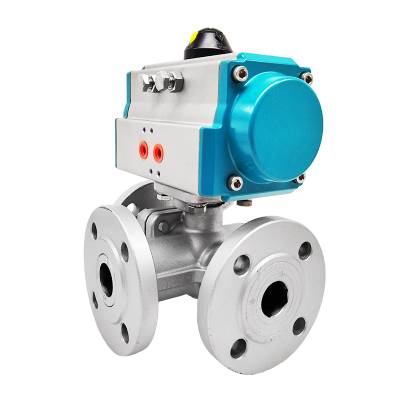

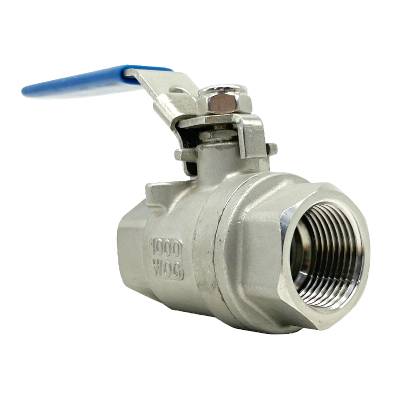

Add-on opcional-Actuador: aunque no es parte del cuerpo de la válvula en sí, las válvulas de bola pueden ser operadas por diferentes actuadores. Estos incluyen manijas manuales, actuadores neumáticos alimentados por aire comprimido o actuadores eléctricos para el control automatizado. La elección del actuador depende del nivel de automatización y frecuencia de operación del sistema.
2. ¿Cómo funcionan las válvulas de pelota? Una solución de control de fluidos simple pero poderosa
Las válvulas de bola operan girando una bola para regular el flujo de fluido. La operación es sencilla, como se explica a continuación:
Estado abierto : cuando la válvula está abierta, el agujero en la pelota se alinea con la dirección del flujo de la tubería, lo que permite que el fluido fluya libremente a través de la válvula y la bola.
Estado cerrado : cuando la válvula gira 90 grados, el orificio de la pelota ya no se alinea con la dirección del flujo, deteniendo el flujo y cerrando la válvula.
Control de rotación : las válvulas de bola generalmente funcionan con una rotación de 90 grados para el control abierto/cerrado. Esta simple rotación permite un control rápido de flujo de fluido. Diferentes actuadores (manuales, neumáticos o eléctricos) impulsan la rotación para lograr una gestión de flujo sin problemas.
3. ¿Cómo las válvulas de bola pueden beneficiar su sistema: rápido, confiable y rentable?
Las válvulas de bola ofrecen numerosos beneficios debido a su diseño y principio de trabajo:
Operación rápida : las válvulas de bola pueden abrirse o cerrar en solo 90 grados, lo que las hace ideales para aplicaciones que requieren un cierre rápido de líquido.
Excelente sellado : con un rendimiento de sellado superior, las válvulas de bola son perfectas para controlar los fluidos de alta presión, alta temperatura y corrosivos.
Diseño simple : el diseño directo de las válvulas de bola, con menos piezas, los hace fáciles de mantener y rentables.
Facilidad de uso : la operación de rotación simple de 90 grados garantiza que las válvulas de bola sean fáciles de operar, incluso en sistemas con ciclos frecuentes de encendido/apagado.
