La válvula de mariposa tipo wafer es una válvula compacta y versátil diseñada para controlar el flujo en tuberías. Consiste en un disco giratorio montado sobre un eje, que abre o cierra el flujo con un simple cuarto de vuelta.
Las válvulas de mariposa Wafer funcionan según el mismo principio que otras válvulas de mariposa. Su diseño único les permite intercalarse entre dos bridas de tubería, lo que los hace ideales para tuberías con espacio limitado. Los materiales comunes del cuerpo incluyen hierro dúctil, acero al carbono y acero inoxidable , con asientos hechos de EPDM, NBR o PTFE para adaptarse a diversos medios como agua, aire, aceite y productos químicos suaves.
¿Por qué debería elegir una válvula de mariposa Wafer?
Diseño que ahorra espacio: encaja perfectamente entre dos bridas, ideal para diseños de tuberías compactos. ~!phoenix_varTXT8!~
✓ Solución rentable: Liviana y requiere menos material en comparación con las válvulas bridadas. ✓ Operación versátil: Puede operarse manualmente con una palanca o engranaje, o automatizarse mediante actuadores eléctricos o neumáticos..
Duradero y confiable: resistente a la corrosión cuando se combina con materiales adecuados para el cuerpo y el asiento, lo que garantiza un rendimiento de sellado a largo plazo. ~!phoenix_varTXT10!~
✓ Bajo mantenimiento: La estructura simple con menos componentes facilita la inspección, limpieza y reemplazo del asiento.
¿En qué se diferencia una válvula de mariposa Wafer de las válvulas de lengüeta, bridas o de abrazadera?
Comprender las diferencias entre las válvulas de mariposa tipo wafer, de orejeta, bridadas y de abrazadera (sanitarias) nos ayuda a elegir la válvula adecuada para nuestra aplicación:
Tipo de válvula
Conexión e instalación
Ventajas
Caso de uso típico
Oblea
Intercalado entre bridas
Compacto, ligero, fácil de instalar
Tuberías industriales estándar, HVAC, tratamiento de agua.
Arrastrar
Atornillado a cada lado, se puede quitar un lado
Se puede quitar sin alterar la otra tubería.
Tuberías de presión moderada que requieren flexibilidad de mantenimiento
Brida
Conexión bridada completa
Fuerte y estable, adecuado para alta presión.
Tuberías largas, alta presión o aplicaciones críticas
Abrazadera / Sanitario
Conjunto de abrazadera rápida
Higiénico, fácil limpieza, rápida instalación.
Tuberías de alimentos, bebidas y productos farmacéuticos (use únicamente diseño sanitario)
¿Dónde se puede utilizar una válvula de mariposa Wafer?
Las válvulas de mariposa Wafer se utilizan ampliamente en tuberías industriales debido a su versatilidad y eficiencia:
✓ Tratamiento y suministro de agua : sistemas de agua municipales, tuberías de aguas residuales.
✓ Química y petroquímica : válvulas resistentes a la corrosión para medios químicos moderados.
✓ Sistemas HVAC : control del flujo de aire en sistemas de calefacción, ventilación y refrigeración.
✓ Petróleo y Gas – Tuberías de baja presión y sistemas de proceso.
✓ Construcción naval y marina : sistemas de tuberías para lastre, refrigeración y manejo de combustible.
¿Por qué elegir las válvulas de mariposa tipo wafer SLVCN?

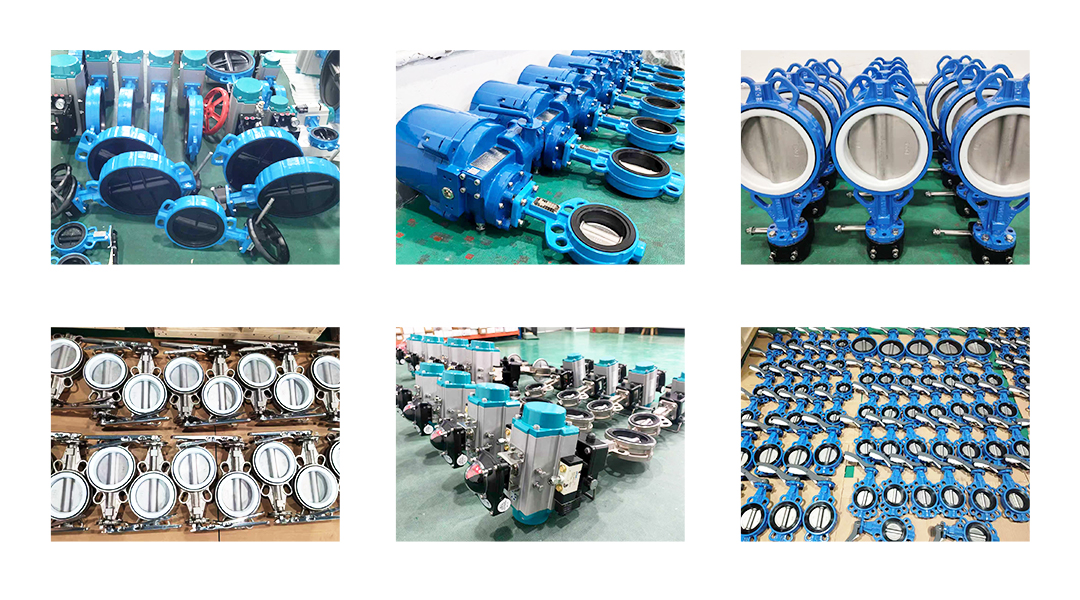

Las válvulas de mariposa tipo wafer de SLVCN cuentan con la confianza de clientes en más de 100 países en todo el mundo y se utilizan ampliamente en tuberías de tratamiento de agua, construcción naval y productos químicos e industriales . Nuestras válvulas están fabricadas con materiales duraderos y están disponibles en una amplia gama de tamaños y clasificaciones de presión , adaptadas a su aplicación específica.
También ofrecemos soluciones personalizadas y servicios OEM , asegurando que cada válvula cumpla con los requisitos únicos de su proyecto. Con un riguroso control de calidad y años de experiencia en exportación, SLVCN ofrece válvulas de mariposa tipo wafer confiables y de alto rendimiento para tuberías industriales en todo el mundo.
Este artículo es parte de la Serie de conocimientos sobre válvulas de SLVCN , donde compartimos conocimientos prácticos sobre la selección, operación y automatización de válvulas.
