Guía rápida para la válvula de mariposa: piezas, principio de trabajo y aplicaciones

A diferencia de la válvula voluminosa de puerta o globo, las válvulas de mariposa ahorran espacio, reducen el peso y ofrecen una operación rápida. Ya sea que necesite una válvula de mariposa manual , una válvula de mariposa eléctrica o una válvula de mariposa neumática , el diseño básico permanece igual.

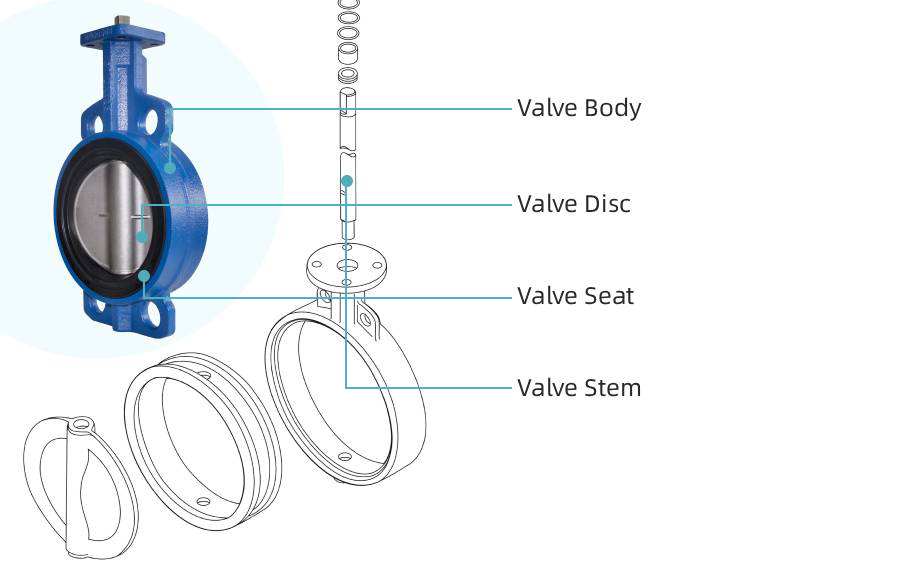

1. ¿Cuáles son las partes clave de una válvula de mariposa?

· Cuerpo de la válvula:

El cuerpo mantiene todo junto y conecta la válvula a la tubería. Los tipos de conexión comunes incluyen válvulas de mariposa de obleas, válvulas de mariposa de orquería y válvulas de mariposa con bridas, cada una de las cuales se ajusta a diferentes estándares de instalación.

· Disco de válvula - el 'Alas de mariposa ':

El disco es el elemento giratorio que se abre y cierra el flujo. Hecho de hierro dúctil, acero inoxidable o aleaciones especiales, se selecciona de acuerdo con el medio, desde agua limpia hasta productos químicos corrosivos.

· Asiento de válvula:

Piense en el asiento como el 'cojín' que sella contra el disco. Los asientos blandos (EPDM, NBR, PTFE) son ideales para el agua y el servicio general, mientras que los asientos de metal están diseñados para condiciones de alta temperatura o abrasivas.

· El vástago de la válvula (eje):

El vástago conecta el disco al operador, transmitiendo el par. Por lo general, está hecho de materiales resistentes a la corrosión para garantizar la durabilidad incluso bajo un servicio duro.

✔ La configuración del material de la válvula de mariposa más común es: hierro dúctil del cuerpo (FCD), acero inoxidable de disco 304, EPDM de asiento, acero inoxidable 410.

2. ¿Cómo fluye un control de válvula de mariposa?

El principio no podría ser más simple:

· Disco paralelo al flujo → completamente abierto.

· Disco perpendicular al flujo → completamente cerrado.

· Cualquier cosa intermedia entre → regulación de flujo o flujo.

Debido a que el disco gira solo 90 grados, las válvulas de mariposa proporcionan un cierre rápido con un esfuerzo mínimo.

3. Manual, eléctrico o neumático: ¿Qué válvula de mariposa necesitas?

· Válvula de mariposa manual : palanca o caja de cambios operada, bajo costo, fácil de usar.

· Válvula de mariposa eléctrica : con un actuador eléctrico , ideal para control remoto y automatización en HVAC y sistemas de agua.

· Válvula de mariposa neumática : con un actuador neumático , impulsado por aire comprimido para una operación rápida y frecuente en plantas industriales.

4. ¿Dónde se usan las válvulas de mariposa y cómo elegir la correcta?

· Agua municipal y aguas residuales → Válvulas de mariposa tipo oblea o tipo de orina .

· Sistemas HVAC → Válvula de mariposa eléctrica para la gestión automatizada de edificios.

· Plantas químicas y centrales eléctricas → válvula de mariposa neumática para apagado rápido.

· Medios de alta temperatura o abrasivos → válvula de mariposa con asignación de metal o excéntrica.

✔ Consejo del comprador: las válvulas de mariposa son más eficientes para tuberías de presión de baja a mediana de diámetro . Para una mayor presión, considere diseños excéntricos dobles o triples.

Las válvulas de mariposa pueden parecer simples, pero cada parte (cuerpo, disco, asiento y tallo) juega un papel fundamental. Al comprender sus componentes, el principio de trabajo y los métodos de operación, los compradores pueden tomar decisiones más inteligentes.

En SLVCN, suministramos una gama completa de válvulas de mariposa manuales, eléctricas y neumáticas, incluidos los tipos de obleas, orejetas y bridas. Todos los productos son certificados ISO, CE y TUV, confían en las industrias de todo el mundo.
