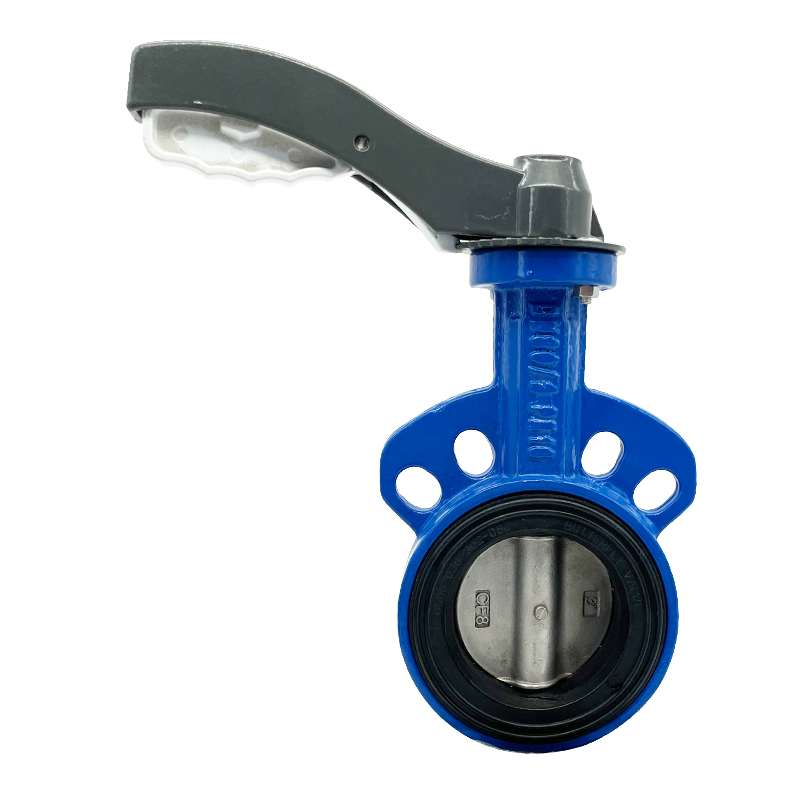

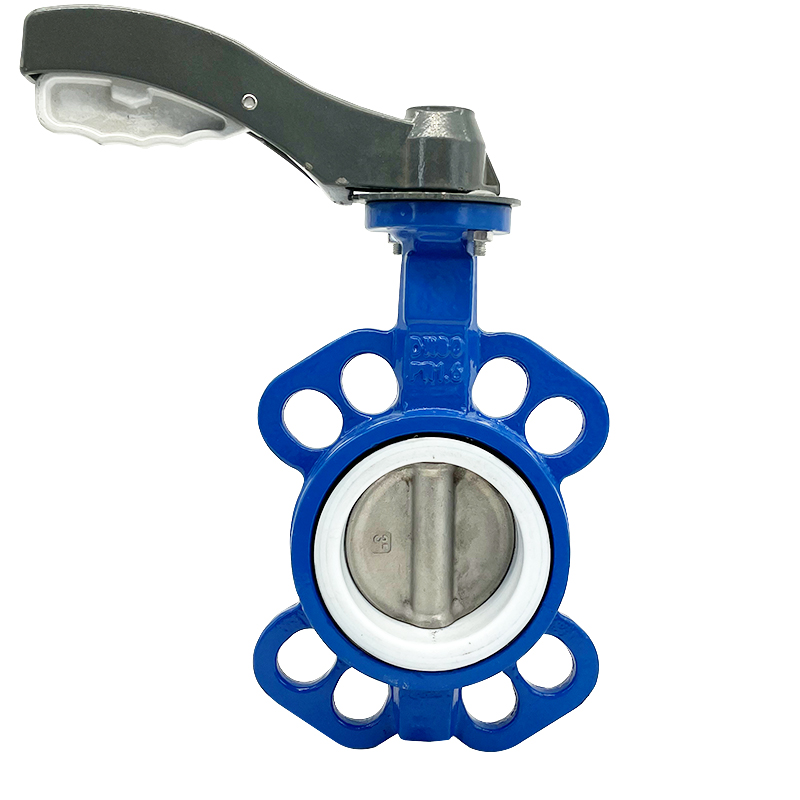

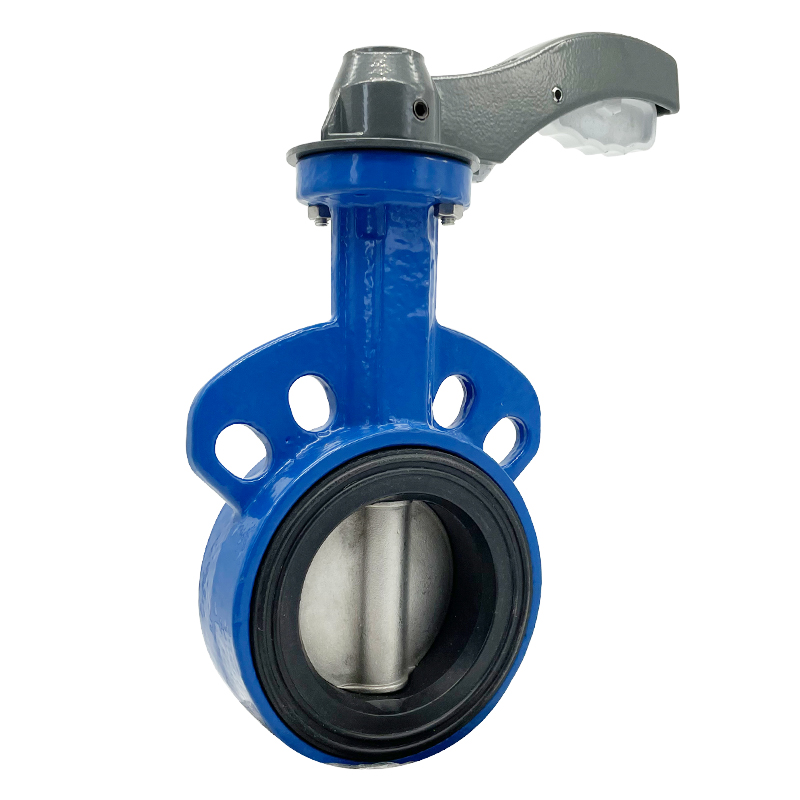

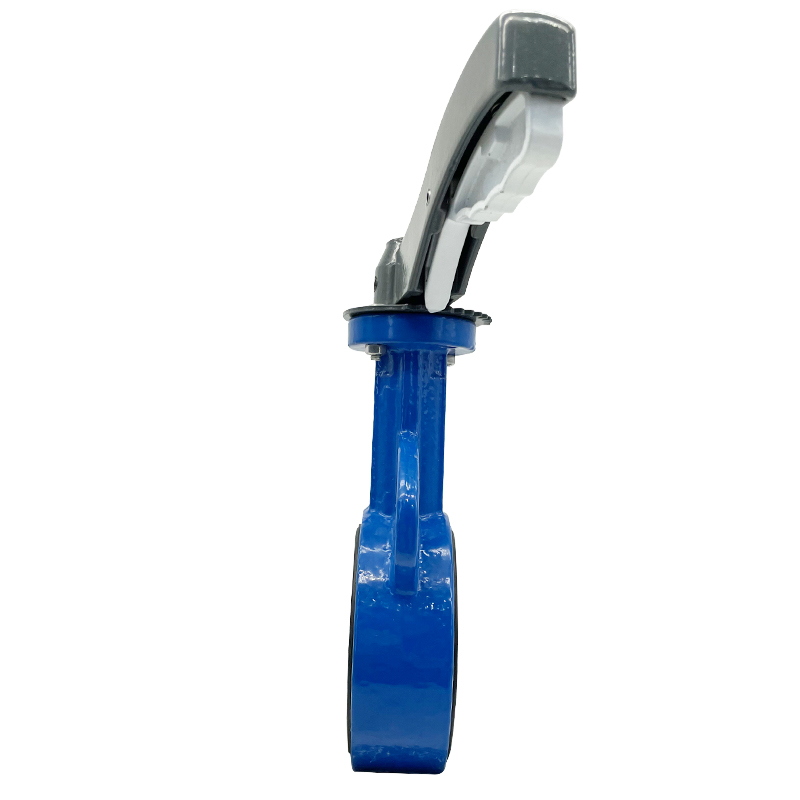

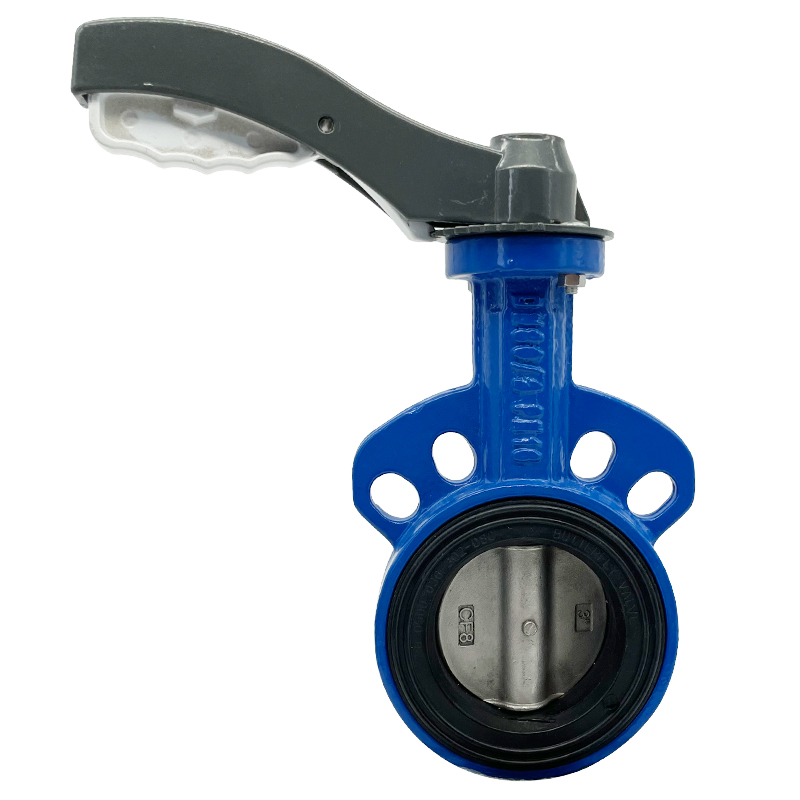

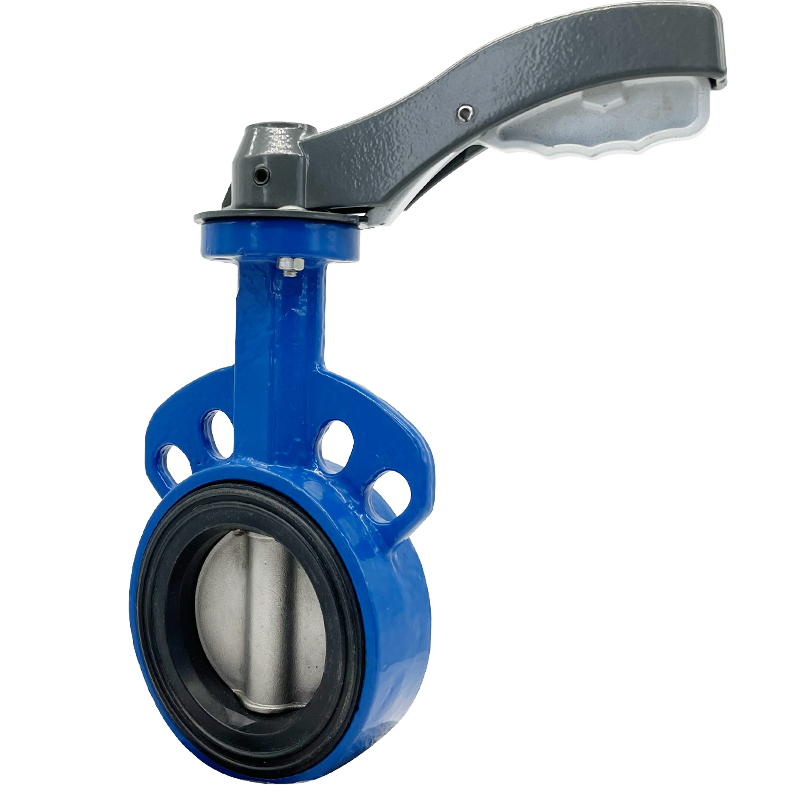

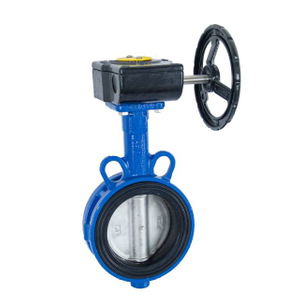

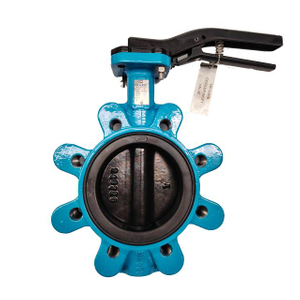

Una válvula de mariposa es una válvula que aísla o regula el flujo de un fluido. El mecanismo de cierre es un disco que gira. El disco se coloca en el centro de la tubería. Una barra pasa a través del disco a un actuador en el exterior de la válvula. Girando el actuador gira el disco paralelo o perpendicular al flujo. A diferencia de una válvula de bola, el disco siempre está presente dentro del flujo, por lo que induce una caída de presión, incluso cuando está abierto.
La válvula de mariposa de estilo Wafer está diseñada para mantener un sello contra la presión bidireccional diferencial para evitar cualquier flujo de retorno en los sistemas diseñados para el flujo unidireccional. Logra esto con un sello ajustado; Junta, junta tórica, mecanizado de precisión y una cara de válvula plana en los lados aguas arriba y aguas abajo de la válvula.
Especificación principal
| Tamaño | Funcionar tipo | Presión | Temperatura laboral | Sello material | Material de disco | Material corporal | Meduim | ||||
| DN40-DN1000 | Actuador neumático | PN6 | -15 ℃ -85 ℃ | EPDM | Hierro dúctil | SS304/316 | Agua | ||||
| Actuador eléctrico | Pn10 | -25 ℃ -150 ℃ | Ptfe | SS304/316 | WCB | Aceite | |||||
| Palanca manual de mano | PN16 | NBR | WCB | Aluminio m aleación | Gas | ||||||
| Engranaje de gusano | ANSI150 | Viton | Aluminio brozen | Hierro dúctil | Polvo | ||||||
| JIS5K/10K/16K | |||||||||||
Dimensión principal
| DN | L | PN (16/16) | φB | H | H1 | G*f/k | J | H2 | φe | Z-φ | φD | φd1 | φd2 | |
| φA | Nuevo Méjico | |||||||||||||
| 40 | 42 | 110 | 4-16 | 65/90 | 193 | 60 | 12.6*9/11 | 1-3 | 27 | 50/70 | 4-7.5/10 | 101 | 76 | 48 |
| 50 | 42 | 125 | 4-16 | 65/90 | 193 | 60 | 12.6*9/11 | 1-3 | 27 | 50/70 | 4-7.5/10 | 101 | 76 | 48 |
| 65 | 45 | 145 | 4-16 | 65/90 | 212 | 70 | 12.6*9/11 | 1-3 | 27 | 50/70 | 4-7.5/10 | 117 | 89 | 62 |
| 80 | 45 | 160 | 8-16 | 65/90 | 232 | 82 | 12.6*9/11 | 1-3 | 27 | 50/70 | 4-7.5/10 | 127 | 103 | 77 |
| 100 | 52 | 180 | 8-16 | 90 | 280 | 101 | 16*11/11 | 1-5 | 27 | 70 | 4-10 | 157 | 135 | 98 |
| 125 | 55 | 210 | 8-16 | 90 | 302 | 117 | 18.9*13/14 | 1-5 | 27 | 70 | 4-10 | 181 | 159 | 121 |
| 150 | 55 | 240 | 8-20 | 90 | 330 | 129 | 18.9*13/14 | 1-5 | 27 | 70 | 4-10 | 214 | 188 | 148 |
| 200 | 60 | 295 | 8-20/12-20 | 120 | 419 | 166 | 22*16/17 | 1-5 | 40 | 102 | 4-12 | 266 | 238 | 200 |
| 250 | 66 | 350/355 | 12-20/12-24 | 120 | 482 | 195 | 28.5*22/22 | 1-8 | 45 | 102 | 4-12 | 318 | 292 | 248 |
| 300 | 76 | 400/410 | 12-20/12-24 | 150 | 553 | 236 | 31.6/22 | 1-8 | 50 | 102/125 | 4-12/14 | 374 | 344 | 299 |
| 350 | 76 | 460/470 | 16-20/16-24 | 150 | 635 | 267 | 31.6/22 | 1-8 | 50 | 102/125 | 4-12/14 | 436 | 375 | 331 |
| 400 | 86 | 515/525 | 16-24/16-27 | 197 | 709 | 309 | 33.3/27 | 1-10 | 64 | 125/140 | 4-14/18 | 488 | 439 | 387 |
| 450 | 105 | 565/585 | 20-24/20-27 | 197 | 750 | 328 | 38/27 | 1-12 | 64 | 140/165 | 4-18/22 | 539 | 490 | 438 |
| 500 | 130 | 620/650 | 20-24/20-30 | 197 | 840 | 360 | 41/36 | 1-12 | 64 | 165 | 4-22 | 594 | 535 | 489 |
| 600 | 151 | 725/770 | 20-27/20-33 | 276 | 1021 | 459 | 50.5/36 | 2-16 | 70 | 165 | 4-22 | 693 | 653 | 590 |
| 700 | 163 | 840 | 24-27/24-33 | 300 | 1140 | 520 | 60/46 | 2-18 | 82 | 254 | 8-18 | 804 | 744 | 692 |
| 800 | 188 | 950 | 24-30/24-36 | 300 | 1263 | 591 | 60/46 | 2-20 | 82 | 254 | 8-18 | 910 | 849 | 792 |
| 900 | 203 | 1050 | 28-30/28-36 | 300 | 1376 | 656 | 75/55 | 2-22 | 118 | 254 | 8-18 | 1008 | 947 | 861 |
| 1000 | 216 | 1160/1170 | 28-33/28-39 | 300 | 1522 | 722 | 85/55 | 2-25 | 148 | 254 | 8-18 | 1107 | 1053 | 961 |
