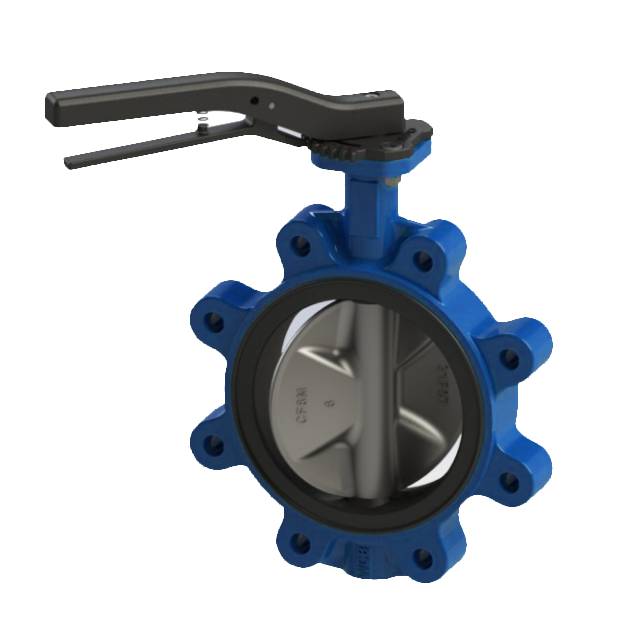

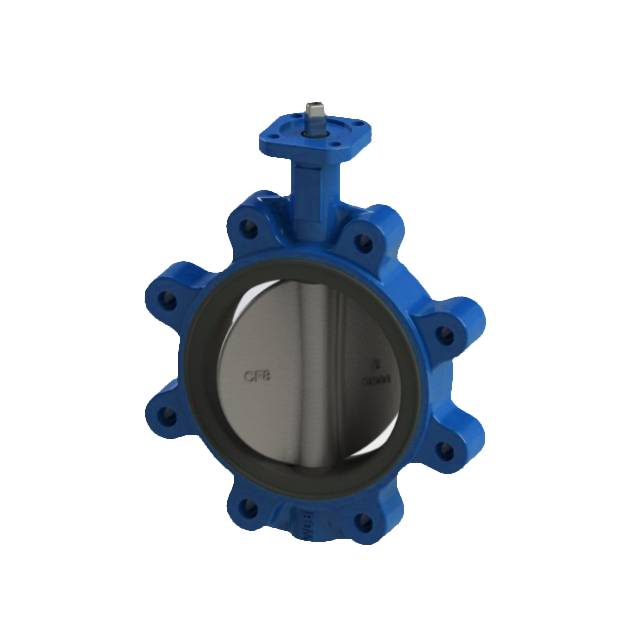

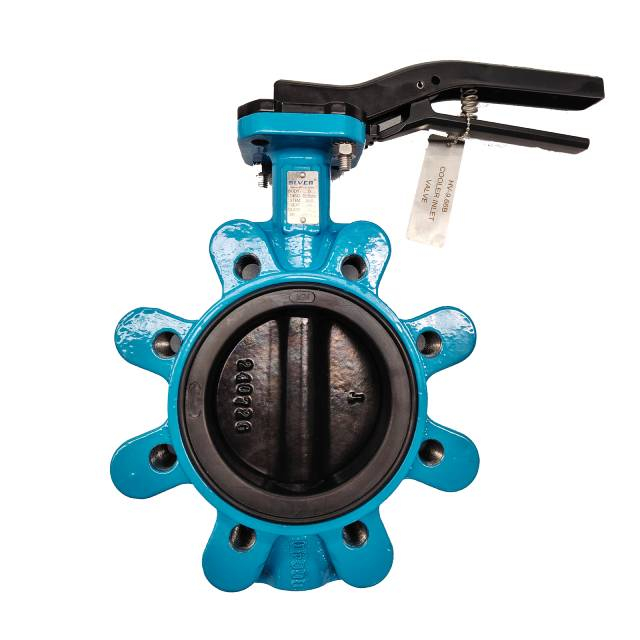

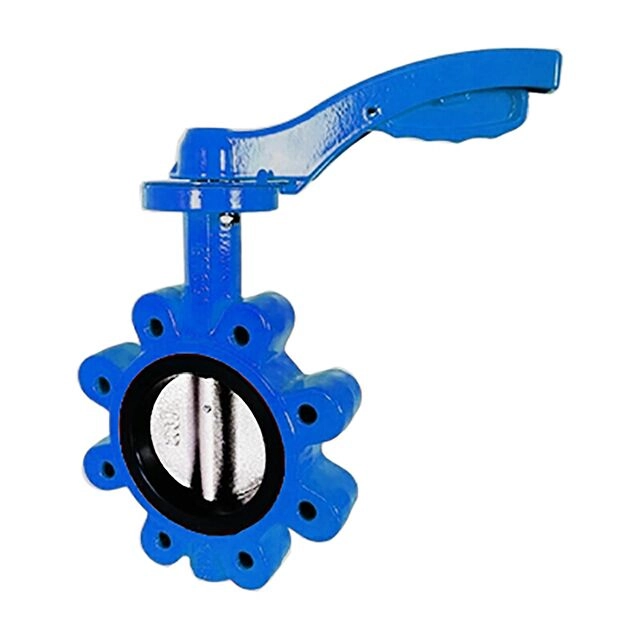

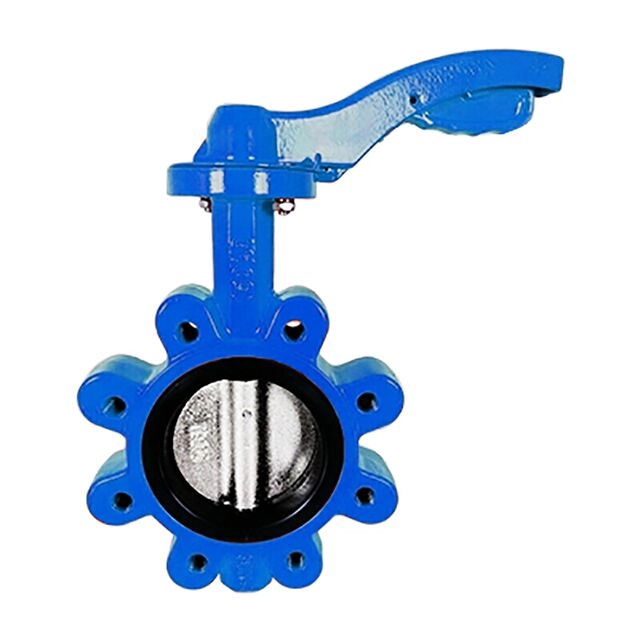

La válvula de mariposa de orina manual con palanca es una válvula operada manual diseñada para un control de flujo y apagado confiable en tuberías. El cuerpo de la válvula, disponible en hierro dúctil o acero inoxidable con recubrimiento epoxi, garantiza una excelente durabilidad y resistencia a la corrosión. Su diseño de tipo LUG permite una fácil instalación y permite aislar las secciones de tuberías para el mantenimiento sin cerrar todo el sistema.
Con una estructura compacta y una operación de palanca, se aplica ampliamente en plantas de tratamiento de agua, sistemas de HVAC, redes de protección contra incendios, construcción naval y tuberías de agua o aceites industriales para manejar agua, aire, aceite y fluidos no corrosivos. Disponible en tamaños DN50-DN600, con clasificaciones de presión de hasta PN16/150LB, esta válvula proporciona una solución de control manual rentable para tuberías de diámetro pequeño a grande.

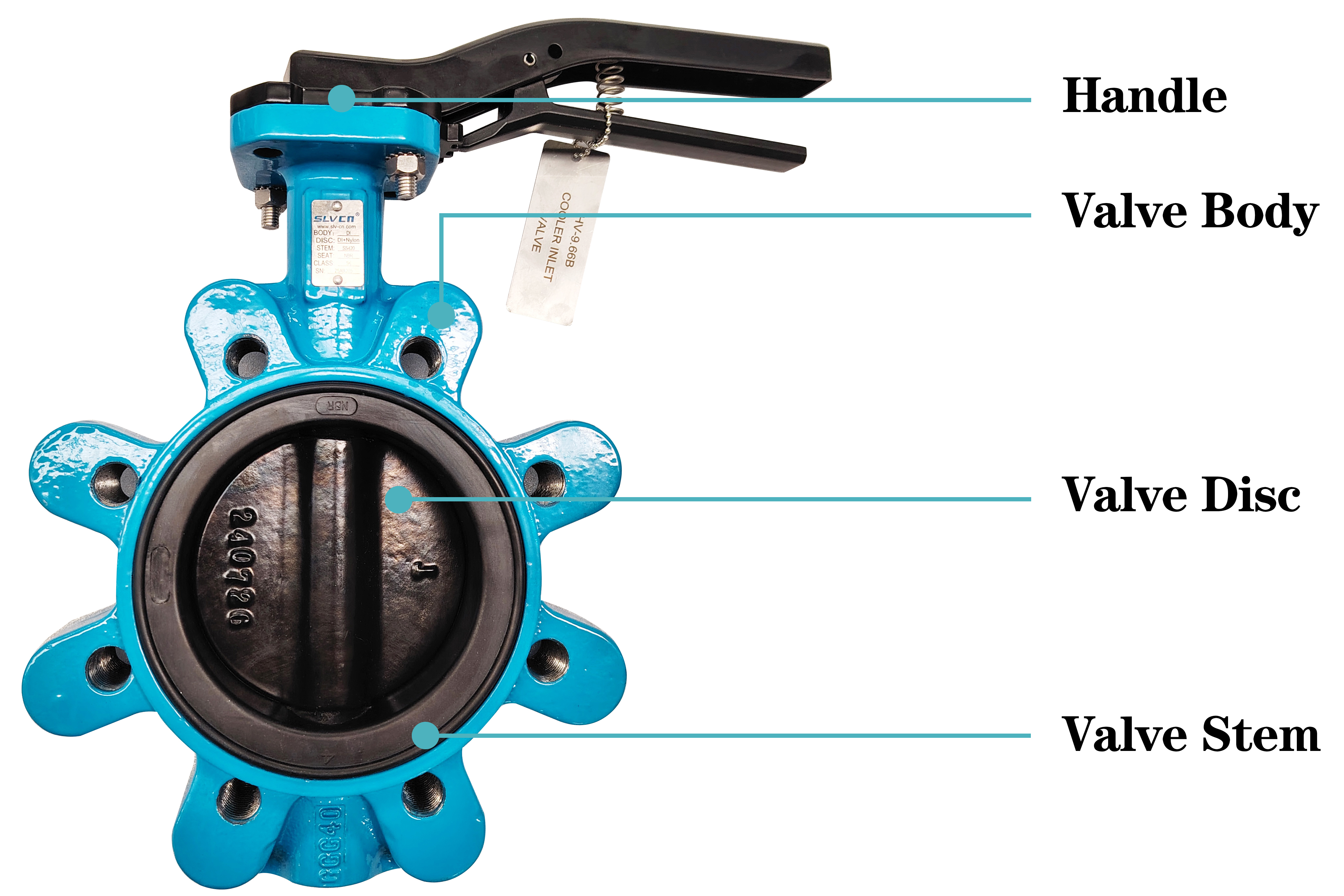

Detalles del producto:
| Piezas de válvula | Materiales | |||
| Cuerpo de válvula | Hierro dúctil, acero fundido (WCB), acero inoxidable (SS304/SS316) | |||
Disco de válvula | Hierro dúctil con níquel, acero inoxidable (SS304/SS316) | |||
| Asiento de válvula | NBR | EPDM | FKM / Viton | Ptfe |
| Temperatura de funcionamiento | -20 ℃ ~ +80 ℃ | -20 ℃ ~ +100 ℃ | -10 ℃ ~ +180 ℃ | ≤180 ℃ |

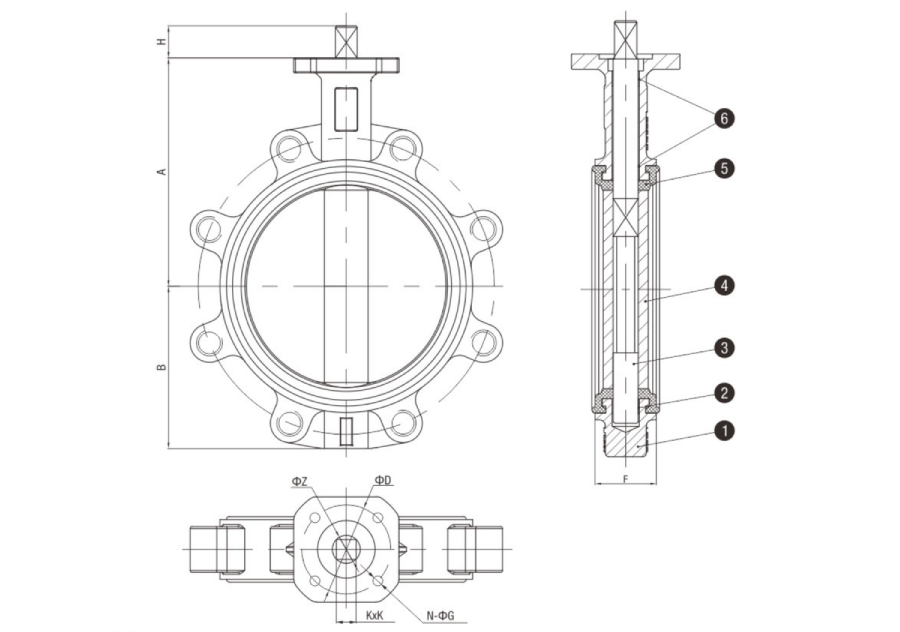

Dimensión principal:
| Mm | a ± 3 | b ± 3 | ¢ z | h ± 1 | kxk | f ± 1 | brida superior | Ød | n-og |
|---|---|---|---|---|---|---|---|---|---|
| DN50 | 115 | 74 | 12.6 | 32 | 9 × 9 | 43 | F05 | 50 | 4- ¢ 8 |
| DN65 | 132 | 82 | 12.6 | 32 | 9 × 9 | 46 | F05 | 50 | 4- ¢ 8 |
| DN80 | 135 | 92 | 12.6 | 32 | 9 × 9 | 46 | F05 | 50 | 4- ¢ 8 |
| DN100 | 162 | 108 | 15.77 | 32 | 11x11 | 52 | F07 | 70 | 4- ¢ 10 |
| DN125 | 176 | 123 | 18.92 | 32 | 14x14 | 56 | F07 | 70 | 4- $ 10 |
| DN150 | 190 | 135 | 18.92 | 32 | 14x14 | 56 | F07 | 70 | 4- $ 10 |
| DN200 | 230 | 166 | 22.10 | 45 | 17x17 | 60 | F10 | 102 | 4-+12 |
| DN250 | 270 | 200 | 28.45 | 45 | 19 × 19 | 68 | F10 | 102 | 4- ¢ 12 |
| DN300 | 305 | 238 | 31.60 | 45 | 22 × 22 | 78 | F10 | 102 | 4- ¢ 12 |
| DN350 | 340 | 270 | 31.60 | 45 | 22 × 22 | 78 | F10 | 102 | 4- ¢ 12 |
| DN400 | 400 | 310 | 33.15/37.95 | 52 | 27 × 27 | 102 | F14 | 140 | 4- ¢ 18 |
| DN450 | 420 | 330 | 38.00/42.86 | 52 | 27 × 27 | 114 | F14 | 140 | 4- ¢ 18 |
| DN500 | 465 | 367 | 41.15/45.70 | 64 | 36 × 36 | 127 | F14 | 140 | 4- ¢ 18 |
| DN600 | 536 | 430 | 50.65/53.98 | 70 | 36 × 36 | 154 | F16 | 165 | 4- ф22 |
