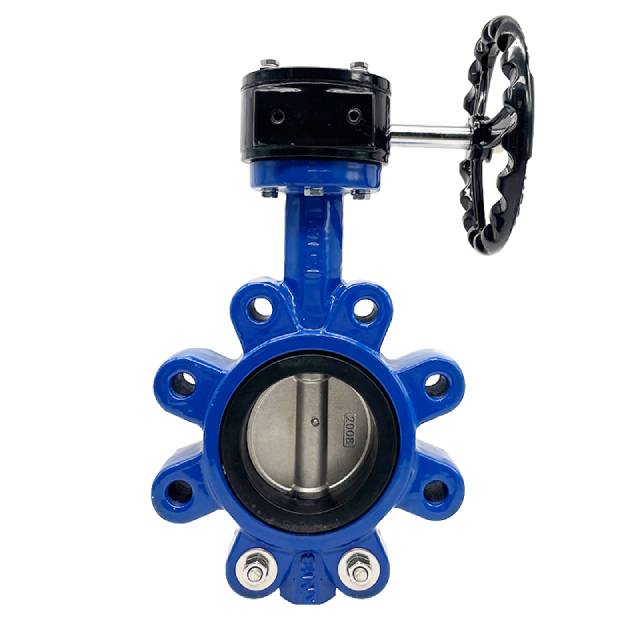

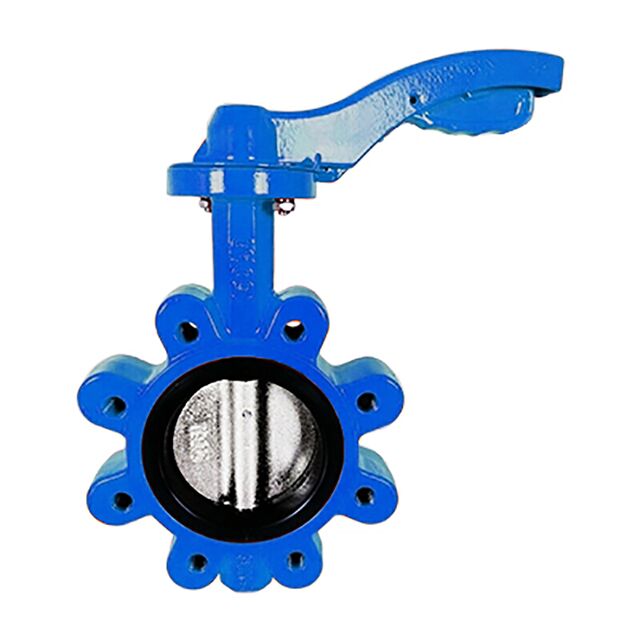

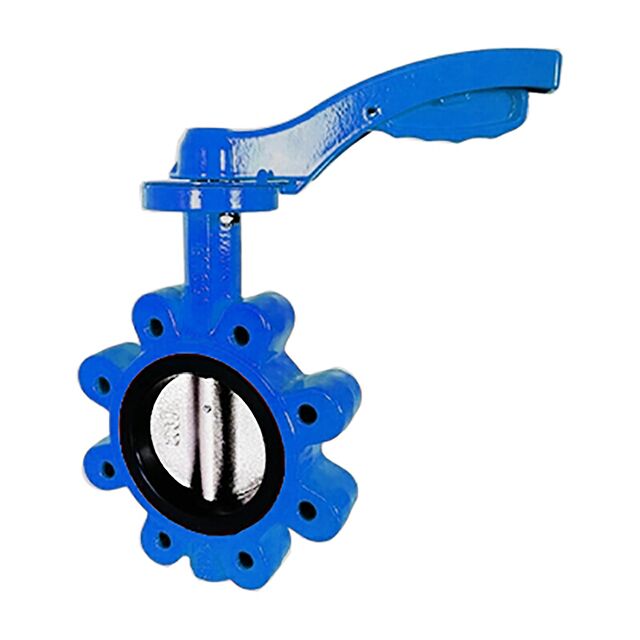

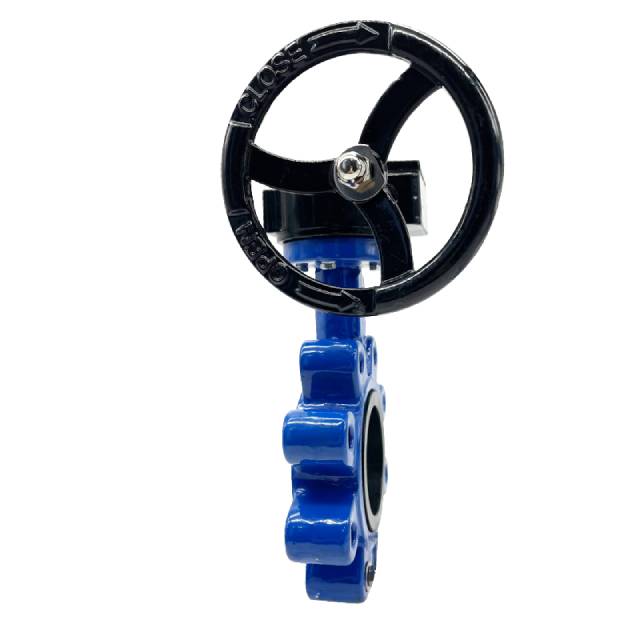

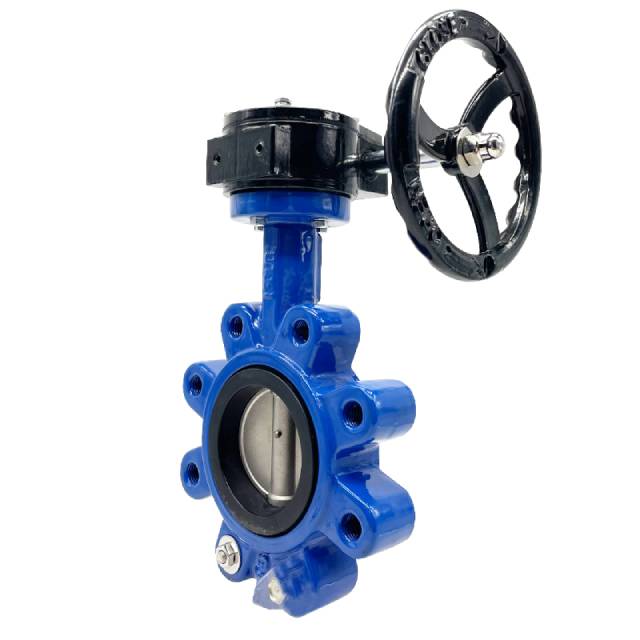

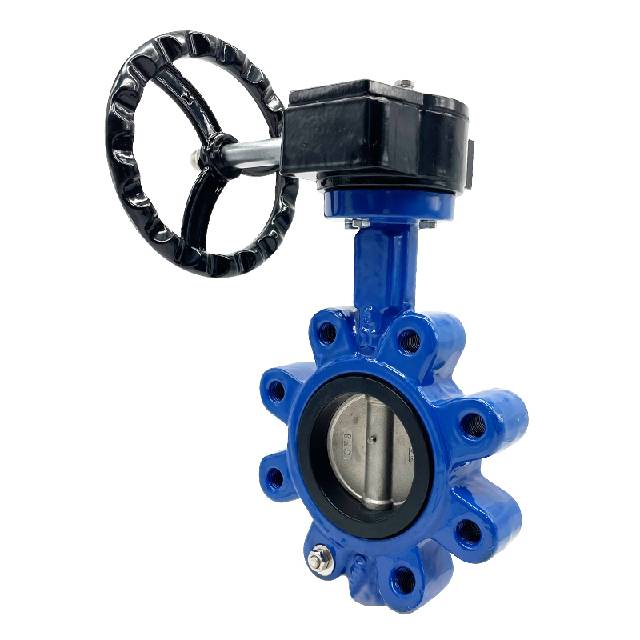

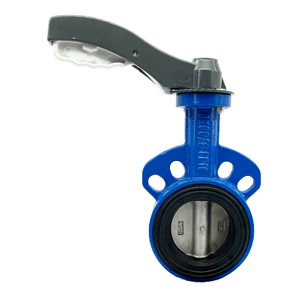

Válvulas de mariposa estilo lug Tienen inserciones roscadas en ambos lados del cuerpo de la válvula.Esto les permite instalarse en un sistema utilizando dos juegos de pernos y sin tuercas.La válvula se instala entre dos bridas utilizando un juego de pernos separado para cada brida.Esta configuración permite desconectar cualquier lado del sistema de tuberías sin perturbar el otro lado.
Válvulas de mariposa estilo lug utilizado en servicios sin salida generalmente tiene una clasificación de presión reducida.Por ejemplo, una válvula de mariposa tipo orejeta montada entre dos bridas tiene una presión nominal de 1000 kPa (150 psi).La misma válvula montada con una brida, en servicio sin salida, tiene una clasificación de 520 kPa (75 psi).Las válvulas de orejetas son extremadamente resistentes a productos químicos y disolventes y pueden soportar temperaturas de hasta 200 °C, lo que las convierte en una solución versátil.
Especificación principal
| Tamaño | PN | Medio | Temperatura | Cuerpo material | Material del disco | Seat |
| DN25-DN900 | PN10-PN16 | agua dulce | -20℃-140℃ | Hierro fundido | SS304 | NBR |
| Agua de mar | Hierro dúctil | SS316 | EPDM | |||
| Aire | WCB | PTFE | ||||
| aceite | SS304/316 |
Dimensión principal
| L | PN(10/16) | φB | H | H1 | G*f/K | J | H2 | φE | Z-φ | φD | φD1 | φD2 | ||
| DN | φA | Nuevo Méjico | ||||||||||||
| 25 | 33 | 85 | 4-12 | 55/65 | 140 | 46 | 9.5*7/11 | / | 15/27 | 45/50 | 4-5,2/7,5 | 69 | 59 | 34 |
| 32 | 33 | 100 | 4-16 | 55/65 | 140 | 46 | 9.5*7/11 | / | 15/27 | 45/50 | 4-5,2/7,5 | 69 | 59 | 34 |
| 40 | 33 | 110 | 4-16 | 55/65 | 147 | 53 | 9.5*7/11 | / | 15/27 | 45/50 | 4-5,2/7,5 | 80 | 68 | 44 |
| 50 | 42 | 125 | 4-16 | 65/90 | 195 | 55 | 14*10/11 | 1-3 | 15/27 | 50/70 | 4-7,5/10 | 95 | 82 | 55 |
| 65 | 44 | 145 | 4-16 | 65/90 | 217 | 64 | 14*10/11 | 1-3 | 15/27 | 50/70 | 4-7,5/10 | 114 | 97 | 69 |
| 80 | 44 | 160 | 8-16 | 65/90 | 232 | 73 | 14*10/11 | 1-3 | 15/27 | 50/70 | 4-7,5/10 | 126 | 113 | 81 |
| 100 | 50 | 180 | 8-16 | 90 | 270 | 88 | 16*11/11 | 1-5 | 20/27 | 70 | 4-10 | 154 | 139 | 108 |
| 125 | 56 | 210 | 8-16 | 90 | 292 | 102 | 19*13/14 | 1-5 | 20/27 | 70 | 4-10 | 180 | 163 | 135 |
| 150 | 56 | 240 | 8-20 | 90 | 318 | 115 | 19*13/14 | 1-5 | 20/27 | 70 | 4-10 | 206 | 195 | 154 |
| 200 | 60 | 295 | 8-20/12-20 | 120/150 | 390 | 149 | 22*16/17 | 1-5 | 25/40 | 102 | 4-12 | 264 | 250 | 205 |
| 250 | 68 | 350/355 | 12-20/12-24 | 120/150 | 457 | 184 | 30*22/22 | 1-8 | 30/45 | 102 | 4-12 | 320 | 305 | 255 |
| 300 | 78 | 400/410 | 12-20/12-24 | 150 | 518 | 207 | 30*22/22 | 1-8 | 30/50 | 102/125 | 4-12/14 | 370 | 352 | 302 |
| 350 | 78 | 460/470 | 1620/16-24 | 150 | 610 | 247 | 35/27 | 1-8 | 35/55 | 102/125 | 4-12/14 | 430 | 405 | 345 |
| 400 | 102 | 515/525 | 16-24/16-27 | 150/200 | 650 | 275 | 40/27 | 1-10 | 35/64 | 125/140 | 4-14/18 | 480 | 455 | 395 |
| 450 | 114 | 565/585 | 20-24/20-27 | 210 | 713 | 307 | 50/36 | 1-12 | 50/80 | 140/165 | 4-18/22 | 550 | 515 | 450 |
| 500 | 127 | 620/650 | 20-24/20-30 | 210 | 768 | 330 | 50/36 | 1-12 | 50/80 | 165 | 4-22 | 590 | 565 | 500 |
| 600 | 151 | 725/770 | 20-24/20-33 | 210 | 919 | 400 | 60/46 | 2-16 | 50/80 | 165 | 4-22 | 695 | 674 | 585 |
| 700 | 163 | 840 | 24-27/24-33 | 300 | 1144 | 520 | 60/46 | 2-18 | 55/82 | 254 | 8-18 | 787 | 760 | 705 |
| 800 | 190 | 950 | 24-30/24-36 | 300 | 1263 | 591 | 60/46 | 2-20 | 55/82 | 254 | 8-18 | 905 | 878 | 810 |
| 900 | 203 | 1050 | 28-30/28-36 | 300 | 1376 | 656 | 75/55 | 2-22 | 55/118 | 254 | 8-18 | 970 | 955 | 885 |
