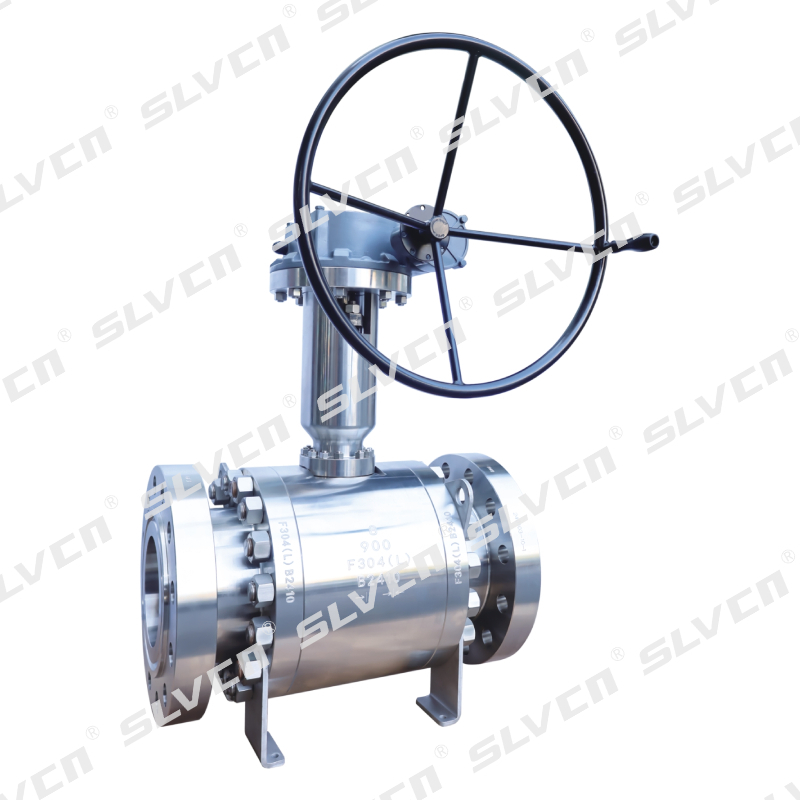

Válvula de bola criogénica montada en muñón DBB forjada con vástago extendido y turbina
Tamaño: 2' a 36' (DN50–DN900) Presión nominal: Clase 900 (Clase opcional 150/300/600/1500/2500) Material del cuerpo: Acero inoxidable F304 (materiales personalizables disponibles) Asientos: PEEK, PCTFE, PTFE (Personalizable) Tipo de bola: Montado en muñón, 2~3 piezas Temperatura de funcionamiento: -46°C a +200°C (Depende del material) Estándares de diseño: GB/T14925, BS5351, ASME B16.34 Conexión: Brida Modo de conducción: Mango, Engranaje Helicoidal, Eléctrico, Neumático, Hidráulico Marca: SLVCN
La válvula de bola criogénica montada en muñón DBB forjada SLVCN está diseñada para entornos extremos de baja temperatura y alta presión. Con un diseño de turbina y vástago extendido, garantiza un funcionamiento suave y un sellado confiable en el transporte de GNL, nitrógeno líquido y oxígeno líquido. Las rigurosas pruebas criogénicas internas garantizan el máximo rendimiento en las condiciones más duras.
Con más de 30 años de experiencia, SLVCN ofrece válvulas de alto rendimiento en las que confían industrias de todo el mundo. Nuestros productos se prueban rigurosamente para temperaturas ultrabajas y altas presiones, lo que garantiza una confiabilidad inigualable.
Características clave
✓ Dimensiones de diseño seguras y sin fugas
Las empaquetaduras de doble bloqueo y purga (DBB), antiestáticas, a prueba de incendios (API 607), anti-explosión y de baja emisión fugitiva (ISO 15848) brindan protección integral para máxima seguridad y prevención de fugas.
✓ Rendimiento criogénico y confiabilidad del sellado
El asiento criogénico de PCTFE + la compensación del sello de labio garantizan un sellado hermético y sin fugas incluso en condiciones de frío extremo por debajo de -196 °C.
✓ Durabilidad comprobada
El tratamiento criogénico profundo para todos los componentes de presión y un vástago criogénico extendido garantizan un funcionamiento confiable en temperaturas tan bajas como -46 °C, al mismo tiempo que soportan frío extremo y alta presión.
✓ Pruebas criogénicas internas
Cada válvula se prueba rigurosamente en nuestras instalaciones criogénicas internas para garantizar un rendimiento confiable en los entornos de baja temperatura más exigentes.
✓ Aplicaciones versátiles
Ideal para fluidos criogénicos como helio líquido (LHe), hidrógeno líquido (LH₂), GNL, nitrógeno líquido (LN₂) y oxígeno líquido (LOX), así como tuberías de alto flujo y grandes tanques de almacenamiento.
✓ Opciones personalizables
Disponible en una amplia gama de tamaños y materiales (A350 LF2, A350 LF3, AISI 4130, 4140, A182 F304, F316, F316L, A182 F51, F53, Inconel 625, Incoloy 800, Hastelloy C, etc.) para satisfacer diversas necesidades industriales.
Lista de piezas
1
Cuerpo derecho
9
Sello de labio
17
Llave
25
Almohadilla de embalaje
33
Cojinete de empuje
2
Tuerca
10
Retenedor del asiento
18
Tornillo
26
Bandeja de goteo
34
Rodamiento de vástago
3
Alfiler
11
Sello de labio
19
Semental
27
Caja de embalaje
35
Soporte de muñón
4
Empaquetadora
12
Tornillo
20
Tuerca
28
Tuerca
36
Cuerpo
5
Primavera
13
Anillo de presión del asiento
21
Semental
29
Semental
37
Válvula de drenaje
6
Semental
14
Seat
22
Glándula
30
Provenir
7
Lavadora de empuje
15
Pelota
23
Anillo de empaquetadura
31
Lavadora de empuje
8
Sello de labio
16
engranaje helicoidal
24
Embalaje
32
Rodamiento de vástago

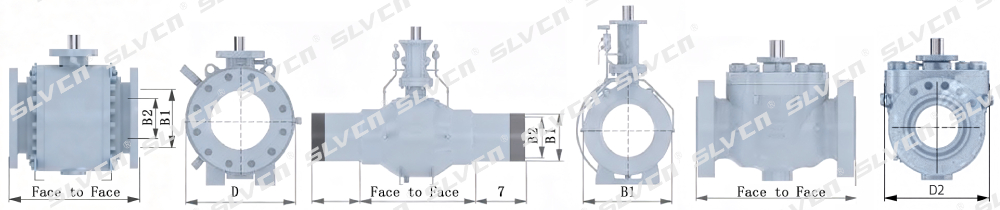

Especificaciones técnicas
: Clase 900 - Puerto completo
Tamaño
Aburrir
Cara a cara
D pulg/mm
D1 pulg/mm
Peso
NPS/DN
B1 pulgadas/mm
B2 pulgadas/mm
RF pulgadas/mm
RT J pulg/mm
Modelo FF libras/kg
Modelo FW lb/kg
2'
1.94
1.94
14.5
14.63
8.5
8.5
137
137
50
49
49
368
371
216
216
62
62
3'
2.94
2.94
15
15.13
9.5
9.5
205
205
80
74
74
381
384
241
241
93
93
4'
3.94
3.94
18
18.13
11.5
11.5
337
337
100
100
100
457
460
291
291
153
153
6'
5.94
5.94
24
24.13
15
15
750
750
150
150
150
610
613
381
381
340
340
8'
7.94
7.94
29
29.13
18.9
18.5
1482
1433
200
201
201
737
740
480
470
672
650
10'
9.94
9.94
33
33.13
21.5
21.5
2061
2017
250
252
252
838
841
546
546
935
915
12'
11.94
11.94
38
38.13
25
24
3098
2976
300
303
303
965
968
635
610
1405
1350
14'
12.69
12.69
40.5
40.88
26.5
25.2
3825
3638
350
322
322
1029
1038
673
640
1735
1650
16'
14.69
14.69
44.5
44.88
29.8
28.5
4985
4630
400
373
373
1130
1140
757
725
2261
2100
18'
16.69
16.69
48
48.5
33.9
31.5
6834
5842
450
423
423
1219
1232
862
800
3100
2650
20'
18.56
18.56
52
52.5
38
36.2
9462
8708
500
471
471
1321
1334
965
920
4292
3950
24'
22.44
22.44
61
61.75
45.9
43.3
16579
15432
600
570
570
1549
1568
1165
1100
7520
7000
Peso y dimensiones para válvulas de mayor tamaño, hasta 36', disponibles bajo pedido.
Dimensiones: Clase 900 - Puerto reducido
Tamaño
Aburrir
Cara a cara
D pulg/mm
D1 pulg/mm
Peso
NPS/DN
B1 pulgadas/mm
B2 pulgadas/mm
RF pulgadas/mm
RTJ pulgadas/mm
Modelo GG lb/kg
Modelo GW lb/kg
2'×11/2'
1.93
1.5
14.5
14.63
8.5
8.5
108
108
50×40
49
38
368
371
216
216
49
49
3'×2'
2.94
1.94
15
15.13
9.5
9.5
150
150
80×50
74
49
381
384
241
241
68
68
4'X3'
3.94
2.94
18
18.13
11.5
11.5
254
254
100×80
100
74
457
460
291
291
115
115
6'×4'
5.94
3.94
24
24.13
15
15
481
481
150×100
150
100
610
613
381
381
218
218
8'×6'
7.94
5.94
29
29.13
18.5
18.5
948
948
200×150
201
150
737
740
471
471
430
430
10'X8'
9.94
7.94
33
33.13
21.5
21.5
1700
1654
250×200
252
201
838
841
546
546
771
750
12'×10'
11.94
9.94
38
38.13
24.1
24.1
2355
2293
300×250
303
252
965
968
611
611
1068
1040
14'×10'
12.69
9.94
40.5
40.88
25.2
25.2
2573
2513
350×250
322
252
1029
1038
641
641
1167
1140
14'×12'
12.69
11.94
40.5
40.88
25.2
25.2
3329
3219
350×300
322
303
1029
1038
641
641
1510
1460
16'×12'
14.69
11.94
44.5
44.88
27.8
27.8
3611
3472
400×300
373
303
1130
1140
706
706
1638
1575
20'X16'
18.56
14.69
52
52.5
33.7
33.7
6614
6283
500×400
471
373
1321
1334
855
855
3000
2850
24'×20'
22.44
18.56
61
61.75
41
41
11422
10472
600×500
570
471
1549
1568
1041
1041
5181
4750
Peso y dimensiones para tamaños de válvulas más grandes de hasta 36' disponibles bajo pedido
