Estándares de diseño: GB/T14925, BS5351, MESCSPET7/200, ASMEB16.34
Conexión: Brida Modo de conducción: Mango, Engranaje Helicoidal, Eléctrico, Neumático, Hidráulico Campo de aplicación: LHe, LH₂, GNL, LN₂, LOX, LCO₂, etc. Marca: SLVCN

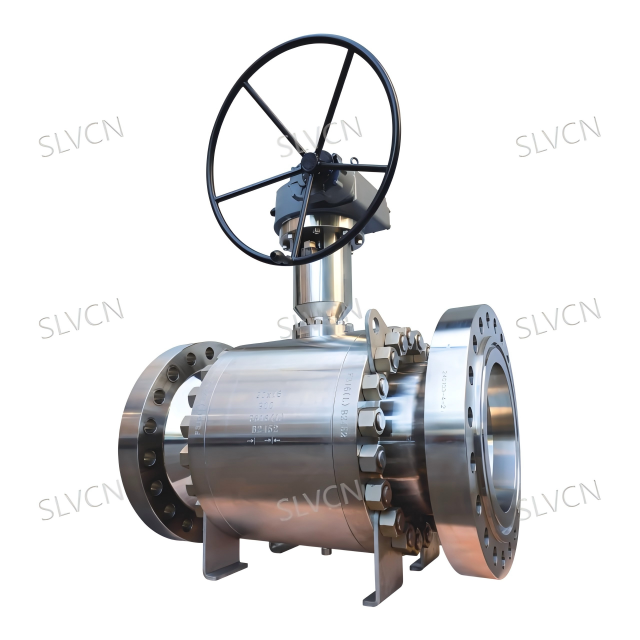

Nuestra válvula de bola forjada para temperatura ultrabaja Clase 900 está diseñada para aplicaciones criogénicas y de alta presión extremas, proporcionando un cierre confiable en tuberías, estaciones de compresión, en alta mar, en tierra, bajo el agua y otros entornos de temperatura ultrabaja.
Características clave
✓ Diseño seguro y sin fugas
Las empaquetaduras de doble bloqueo y purga (DBB), antiestáticas, a prueba de incendios (API 607), anti-explosión y de baja emisión fugitiva (ISO 15848) brindan protección integral para máxima seguridad y prevención de fugas.
✓ Rendimiento criogénico y confiabilidad del sellado
El asiento criogénico de PCTFE + la compensación del sello de labio garantizan un sellado hermético y sin fugas incluso en condiciones de frío extremo por debajo de -196 °C.
✓ Durabilidad comprobada
El tratamiento criogénico profundo para todos los componentes de presión y un vástago criogénico extendido garantizan un funcionamiento confiable en temperaturas tan bajas como -46 °C, al mismo tiempo que soportan frío extremo y alta presión.
✓ Pruebas criogénicas internas
Cada válvula se prueba rigurosamente en nuestras instalaciones criogénicas internas para garantizar un rendimiento confiable en los entornos de baja temperatura más exigentes.
✓ Aplicaciones versátiles
Ideal para fluidos criogénicos como helio líquido (LHe), hidrógeno líquido (LH₂), GNL, nitrógeno líquido (LN₂) y oxígeno líquido (LOX), así como tuberías de alto flujo y grandes tanques de almacenamiento.
✓ Opciones personalizables
Disponible en una amplia gama de tamaños y materiales (A350 LF2, A350 LF3, AISI 4130, 4140, A182 F304, F316, F316L, A182 F51, F53, Inconel 625, Incoloy 800, Hastelloy C, etc.) para satisfacer diversas necesidades industriales.

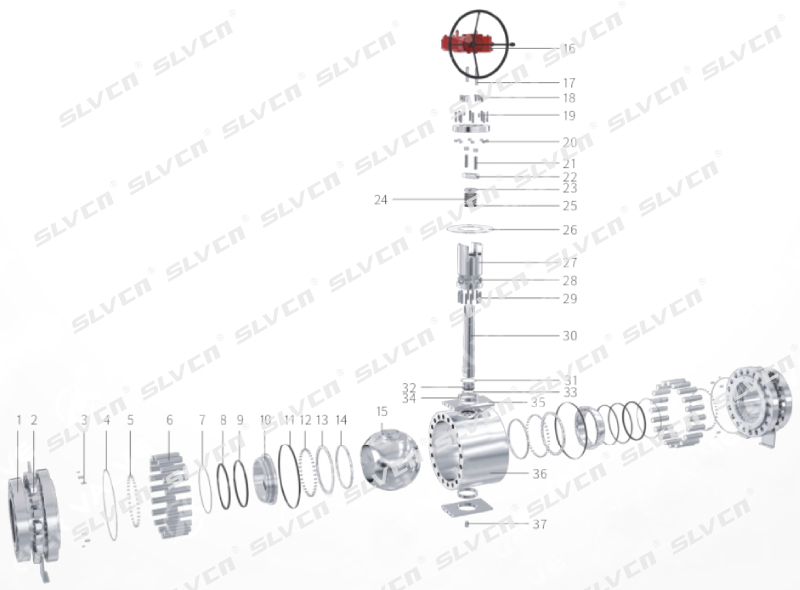

Lista de piezas
1
Cuerpo derecho
9
Sello de labio
17
Llave
25
Almohadilla de embalaje
33
Cojinete de empuje
2
Tuerca
10
Retenedor del asiento
18
Tornillo
26
Bandeja de goteo
34
Rodamiento de vástago
3
Alfiler
11
Sello de labio
19
Semental
27
Caja de embalaje
35
Soporte de muñón
4
Empaquetadora
12
Tornillo
20
Tuerca
28
Tuerca
36
Cuerpo
5
Primavera
13
Anillo de presión del asiento
21
Semental
29
Semental
37
Válvula de drenaje
6
Semental
14
Seat
22
Glándula
30
Provenir
7
Lavadora de empuje
15
Pelota
23
Anillo de empaquetadura
31
Lavadora de empuje
8
Sello de labio
16
engranaje helicoidal
24
Embalaje
32
Rodamiento de vástago
Especificaciones técnicas
Dimensiones: Clase 900 - Puerto Reducido
Tamaño
Aburrir
Cara a cara
D pulg/mm
D1 pulg/mm
Peso
NPS/DN
B1 pulgadas/mm
B2 pulgadas/mm
RF pulgadas/mm
RTJ pulgadas/mm
Modelo GG lb/kg
Modelo GW lb/kg
2'×11/2'
1.93
1.5
14.5
14.63
8.5
8.5
108
108
50×40
49
38
368
371
216
216
49
49
3'×2'
2.94
1.94
15
15.13
9.5
9.5
150
150
80×50
74
49
381
384
241
241
68
68
4'X3'
3.94
2.94
18
18.13
11.5
11.5
254
254
100×80
100
74
457
460
291
291
115
115
6'×4'
5.94
3.94
24
24.13
15
15
481
481
150×100
150
100
610
613
381
381
218
218
8'×6'
7.94
5.94
29
29.13
18.5
18.5
948
948
200×150
201
150
737
740
471
471
430
430
10'X8'
9.94
7.94
33
33.13
21.5
21.5
1700
1654
250×200
252
201
838
841
546
546
771
750
12'×10'
11.94
9.94
38
38.13
24.1
24.1
2355
2293
300×250
303
252
965
968
611
611
1068
1040
14'×10'
12.69
9.94
40.5
40.88
25.2
25.2
2573
2513
350×250
322
252
1029
1038
641
641
1167
1140
14'×12'
12.69
11.94
40.5
40.88
25.2
25.2
3329
3219
350×300
322
303
1029
1038
641
641
1510
1460
16'×12'
14.69
11.94
44.5
44.88
27.8
27.8
3611
3472
400×300
373
303
1130
1140
706
706
1638
1575
20'X16'
18.56
14.69
52
52.5
33.7
33.7
6614
6283
500×400
471
373
1321
1334
855
855
3000
2850
24'×20'
22.44
18.56
61
61.75
41
41
11422
10472
600×500
570
471
1549
1568
1041
1041
5181
4750
Descripción del Producto
Nuestra válvula de bola forjada para temperatura ultrabaja Clase 900 está diseñada para aplicaciones criogénicas y de alta presión extremas, proporcionando un cierre confiable en tuberías, estaciones de compresión, en alta mar, en tierra, bajo el agua y otros entornos de temperatura ultrabaja.
Características clave
✓ Diseño seguro y sin fugas
Las empaquetaduras de doble bloqueo y purga (DBB), antiestáticas, a prueba de incendios (API 607), anti-explosión y de baja emisión fugitiva (ISO 15848) brindan protección integral para máxima seguridad y prevención de fugas.
✓ Rendimiento criogénico y confiabilidad del sellado
El asiento criogénico de PCTFE + la compensación del sello de labio garantizan un sellado hermético y sin fugas incluso en condiciones de frío extremo por debajo de -196 °C.
✓ Durabilidad comprobada
El tratamiento criogénico profundo para todos los componentes de presión y un vástago criogénico extendido garantizan un funcionamiento confiable en temperaturas tan bajas como -46 °C, al mismo tiempo que soportan frío extremo y alta presión.
✓ Pruebas criogénicas internas
Cada válvula se prueba rigurosamente en nuestras instalaciones criogénicas internas para garantizar un rendimiento confiable en los entornos de baja temperatura más exigentes.
✓ Aplicaciones versátiles
Ideal para fluidos criogénicos como helio líquido (LHe), hidrógeno líquido (LH₂), GNL, nitrógeno líquido (LN₂) y oxígeno líquido (LOX), así como tuberías de alto flujo y grandes tanques de almacenamiento.
✓ Opciones personalizables
Disponible en una amplia gama de tamaños y materiales (A350 LF2, A350 LF3, AISI 4130, 4140, A182 F304, F316, F316L, A182 F51, F53, Inconel 625, Incoloy 800, Hastelloy C, etc.) para satisfacer diversas necesidades industriales.
