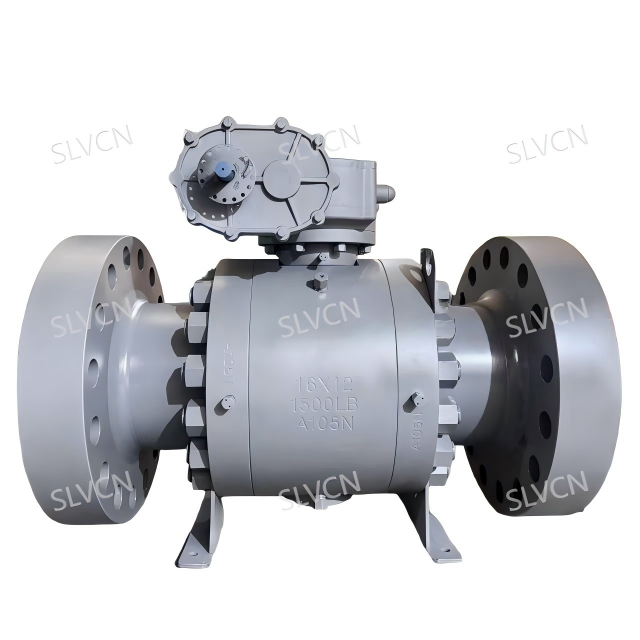

Válvula de bola de alta presión clase 1500

Tamaño: 2' a 48' (DN50–DN1200)

Presión: Clase 1500 (2500 libras/PN420)
Temperatura de funcionamiento:-46°C ~ +200°C (Depende del material)

Método de montaje: Entrada lateral

Tipo de bola: Montado en muñón

Conexión final: RF/RTJ con bridas (BW opcional)
Tipos de operación: Mango, Engranaje Helicoidal, Eléctrico, Neumático

Materiales del cuerpo: A694F52, A694F60, A694F65, A182F6A, A182F316, A182F347, 17-4PH, A182F44, A182 F51, A182 F53, Inconel 625, Incoloy 800, Hastelloy C, etc.
Materiales del asiento: PEEK, PCTFE (KEL-F), Devlon V-API, asiento duro

Estándares de diseño y fabricación: API 6D, BS 5351, MESCSPET7/200, ASME B16.34
Campo de aplicación: Petróleo y gas, química y petroquímica, generación de energía, costa afuera y aguas profundas, aeroespacial y militar, tratamiento y suministro de agua, metalúrgico y minería, etc.
Marca: SLVCN

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Marca del producto:
SLVCN

Descripción del Producto

Descripción del Producto

La válvula de bola de alta presión de acero forjado Clase 1500 de SLVCN ofrece un rendimiento confiable en sistemas industriales exigentes. Con doble bloqueo y purga (DBB) y un dispositivo de sellado de emergencia, garantiza la máxima seguridad y prevención de fugas.

Con diseños de vástago antiestático, a prueba de incendios (API 607) y antiexplosión, esta válvula garantiza un funcionamiento seguro incluso en condiciones extremas.

Construido con materiales resistentes a la corrosión, proporciona durabilidad duradera y un rendimiento de sellado confiable bajo presiones fluctuantes. La válvula admite accionamiento manual, de engranaje helicoidal, eléctrico y neumático, y ofrece montaje directo ISO 5211 para una fácil integración de la automatización.

Ideal para petróleo y gas, productos químicos y generación de energía, esta válvula cumple con los estándares API 6D y ASME B16.34, con una presión nominal de PN420/6000 PSIG.

Características clave

✓ Máxima seguridad y prevención de fugas

El doble bloqueo y purga (DBB), el dispositivo de sellado de emergencia, antiestático, a prueba de incendios (API 607) y el vástago antiexplosión garantizan un funcionamiento seguro en sistemas de alta presión con protección adicional para aplicaciones críticas.

✓ Sellado de asiento confiable

La estructura avanzada de sellado del asiento ofrece un rendimiento sin fugas bajo altas presiones y admite diseños de sellado simple y doble para una mayor confiabilidad.

✓ Duradero y resistente a la corrosión

Fabricado con acero forjado de alta calidad y materiales resistentes a la corrosión, lo que garantiza durabilidad en entornos hostiles y resistencia al agrietamiento por tensión.

✓ Integración flexible y sencilla

Admite accionamiento manual, de engranaje helicoidal, eléctrico y neumático, con montaje directo ISO 5211 para una fácil automatización y compatibilidad con el actuador.

✓ Opciones de puertos versátiles

Disponible en paso total o paso reducido para adaptarse a los requisitos de flujo del sistema, ofreciendo flexibilidad para diversas aplicaciones.

✓ Opciones personalizables

Disponible en una variedad de tamaños y materiales (A694F52, A694F60, A694F65, A182F316, Inconel 625, etc.) para satisfacer las necesidades industriales.

✓ Aplicaciones probadas

Ideal para las industrias de petróleo y gas, química, generación de energía y tratamiento de agua, ya que satisface las demandas de aplicaciones de alta presión.

Lista de piezas

Estructura de la válvula de bola

1	Cuerpo derecho	9	Sello de labio	17	Llave	25	Almohadilla de embalaje	33	Cojinete de empuje
2	Tuerca	10	Retenedor del asiento	18	Tornillo	26	Bandeja de goteo	34	Rodamiento de vástago
3	Alfiler	11	Sello de labio	19	Semental	27	Caja de embalaje	35	Soporte de muñón
4	Empaquetadora	12	Tornillo	20	Tuerca	28	Tuerca	36	Cuerpo
5	Primavera	13	Anillo de presión del asiento	21	Semental	29	Semental	37	Válvula de drenaje
6	Semental	14	Seat	22	Glándula	30	Provenir
7	Lavadora de empuje	15	Pelota	23	Anillo de empaquetadura	31	Lavadora de empuje
8	Sello de labio	16	engranaje helicoidal	24	Embalaje	32	Rodamiento de vástago

Especificaciones técnicas

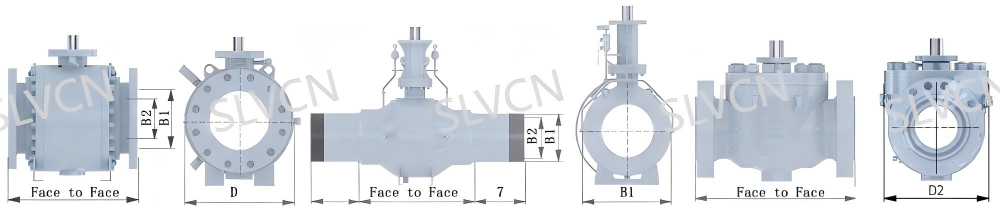

Válvula de bola de acero forjado montada en muñón Clase 1500 Dimensiones: Clase 1500 - Puerto completo

Tamaño	Aburrir		Entrada lateral							Entrada superior
Tamaño	Aburrir		Cara a cara			D pulg/mm	D1 pulg/mm	Peso		Cara a cara			D2 pulgadas/mm	Peso
NPS/DN	B1 pulgadas/mm	B2 pulgadas/mm	RF pulgadas/mm	RTJ pulgadas/mm	BWE pulgadas/mm	D pulg/mm	D1 pulg/mm	Modelo FF libras/kg	Modelo FW lb/kg	RF pulgadas/mm	RTJ pulgadas/mm	BWE pulgadas/mm	D2 pulgadas/mm	Modelo pies lb/kg
2'	1.94	1.94	14.5	14.63	14.5	8.5	8.5	137	132	14.5	14.63	14.5	8.5	121
50	49	49	368	371	368	216	216	62	60	368	371	368	216	55
3'	2.94	2.94	18.5	18.63	18.5	10.5	10.5	260	254	18.5	18.63	18.5	10.5	331
80	74	74	470	473	470	266	266	118	115	470	473	470	267	150
4'	3.94	3.94	21.5	21.63	21.5	12.2	12.2	439	397	21.5	21.63	21.5	12.2	606
100	100	100	546	549	546	311	311	199	180	546	549	546	311	275
6'	5.69	5.69	27.75	28	27.75	16.3	16.3	1113	1102	27.75	28	27.75	15.6	1389
150	144	144	705	711	705	415	415	505	500	705	711	705	396	630
8'	7.56	7.56	32.75	33.13	32.75	20.2	20.2	1931	1907	32.75	33.13	32.75	19.1	2557
200	192	192	832	841	832	512	512	876	865	832	841	832	486	1160
10'	9.44	9.44	39	39.38	39	23.6	23.6	3175	3087	39	39.38	39	23	3263
250	239	239	991	1000	991	600	600	1440	1400	991	1000	991	585	1480
12'	11.31	11.31	44.5	45.13	44.5	27.4	27.4	4806	4740	44.5	45.13	44.5	27.9	4475
300	287	287	1130	1146	1130	695	695	2180	2150	1130	1146	1130	709	2030
14'	12.44	12.44	49.5	50.25	49.5	30.1	30.1	6440	6393	49.5	50.25	49.5	30.1	5842
350	315	315	1257	1276	1257	765	765	2921	2900	1257	1276	1257	765	2650
16'	14.19	14.19	54.5	55.38	54.5	34.6	34.6	9451	9370	54.5	55.38	54.5	33.4	8642
400	360	360	1384	1407	1384	880	880	4287	4250	1384	1407	1384	848	3920
18'	16	16	60.5	61.38	60,50*	37.2	37.2	13779	13559	60.5	61.38	60,50*	38.6	11641
450	406	406	1537	1559	1537*	945	945	6250	6150	1537	1559	1537*	980	5280
20'	17.88	17.88	65.5	66.38	65,50*	42.1	42.1	20062	19842	65.5	66.38	65,50*	40	14551
500	454	454	1664	1686	1664*	1070	1070	9100	9000	1664	1686	1664*	1015	6600
24'	21.5	21.5	77,60*	77.63	77,60*	49.6	49.6	30865	29542	77,60*	77.63	77,60*	50.9	24251
600	546	546	1972*	1972	1972*	1260	1260	14000	13400	1972*	1972	1972*	1293	11000

Peso y dimensiones para válvulas de mayor tamaño, hasta 48', disponibles bajo pedido.

Dimensiones: Clase 1500 - Puerto reducido

Tamaño	Aburrir		Entrada lateral							Entrada superior
Tamaño	Aburrir		Cara a cara			D pulg/mm	D1 pulg/mm	Peso		Cara a cara			D2 pulgadas/mm	Peso
NPS/DN	B1 pulgadas/mm	B2 pulgadas/mm	RF pulgadas/mm	RTJ pulgadas/mm	BWE pulgadas/mm	D pulg/mm	D1 pulg/mm	Modelo GG lb/kg	Modelo GW lb/kg	RF pulgadas/mm	RTJ pulgadas/mm	BWE pulgadas/mm	D2 pulgadas/mm	Modelo pies lb/kg
2'×11/2'	1.94	1.5	14.5	14.63	14.5	8.5	8.5	108	101	14.5	14.63	14.5	8.5	110
50×40	49	38	368	371	368	216	216	49	46	368	371	368	216	50
3'×2'	2.94	1.94	18.5	18.63	18.5	10.5	10.5	187	181	18.5	18.63	18.5	10.5	212
80×50	74	49	470	473	470	266	266	85	82	470	473	470	267	96
4'X3'	3.94	2.94	21.5	21.63	21.5	12.2	12.2	320	309	21.5	21.63	21.5	12.2	441
100×80	100	74	546	549	546	311	311	145	140	546	549	546	311	200
6'X4'	5.69	3.94	27.75	28	27.75	15.6	15.6	648	639	27.75	28	27.75	15.6	827
150×100	144	100	705	711	705	396	396	294	290	705	711	705	396	375
8'×6'	7.56	5.69	32.75	33.13	32.75	19.1	19.1	1374	1345	32.75	33.13	32.75	19.1	1565
200×150	192	144	832	841	832	486	486	623	610	832	841	832	486	710
10'X8'	9.44	7.56	39	39.38	39	23.1	23.1	2388	2359	39	39.38	39	23.1	2866
250×200	239	192	991	1000	991	586	586	1083	1070	991	1000	991	586	1300
12'×10'	11.31	9.44	44.5	45.13	44.5	26.6	26.6	3708	3682	44.5	45.13	44.5	26.6	3527
300×250	287	239	1130	1146	1130	676	676	1682	1670	1130	1146	1130	676	1600
14'X10'	12.44	9.44	49.5	50.25	49.5	29.6	29.6	4301	4277	49.5	50.25	49.5	29.6	4740
350×250	315	239	1257	1276	1257	751	751	1951	1940	1257	1276	1257	751	2150
14'X12'	12.44	11.31	49.5	50.25	49.5	29.6	29.6	5291	5247	49.5	50.25	49.5	29.6	6063
350×300	315	287	1257	1276	1257	751	751	2400	2380	1257	1276	1257	751	2750
16'×12'	14.19	11.31	54.5	55.38	54.5	32.5	32.5	6158	6085	54.5	55.38	54.5	32.5	6945
400×300	360	287	1384	1407	1384	826	826	2793	2760	1384	1407	1384	826	3150
20'×16'	17.88	14.19	65.5	66.38	65,50*	38.8	38.8	11550	11464	65.5	66.38	65,50*	38.8	11023
500×400	454	360	1664	1686	1664*	986	986	5239	5200	1664	1686	1664*	986	5000
24'×20'	21.5	17.88	77,60*	77.63	77,60*	46.1	46.1	22553	22465	77,60*	77.63	77,60*	46.1	16314
600×500	546	454	1972*	1972	1972*	1170	1170	10230	10190	1972*	1972	1972*	1170	7400
