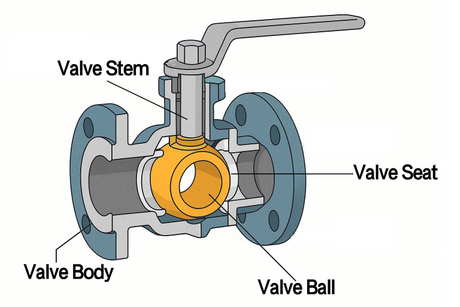

Resistencia al aceite de caucho sintético, resistencia a la temperatura, resistencia a la corrosión y otros rendimientos integrales mejores que el caucho natural.Temperatura de funcionamiento general de caucho sintético t ≤ 150 ℃, caucho natural t ≤ 60 ℃, caucho para presión nominal PN ≤ 1MPa válvula de globo, válvula de compuerta, válvula de diafragma, válvula de mariposa, válvula de retención, válvula de manguito y otros sellos de válvula.
El nailon tiene un pequeño coeficiente de fricción, buena resistencia a la corrosión, etc. El nailon se utiliza para válvulas de bola, válvulas de globo, etc. con temperatura t ≤ 90 ℃ y presión nominal PN ≤ 32 MPa.
El PTFE se utiliza para válvulas de globo, válvulas de compuerta, válvulas de bola, etc. con temperatura t ≤ 232 ℃ y presión nominal PN ≤ 6,4 MPa.
Hierro fundido para temperatura t ≤ 100 ℃, presión nominal PN ≤ 1,6 MPa, válvulas de compuerta para gas y aceite, válvulas de globo, válvulas de macho, etc.
Aleación pasteurizada para temperatura t -70 ~ 150 ℃, presión nominal PN ≤ válvula de globo de amoníaco de 2,5 MPa.
Los materiales de aleación de cobre comúnmente utilizados son bronce de estaño 6-6-3 y latón de manganeso 58-2-2.Resistencia al desgaste de aleación de cobre, adecuada para temperatura t ≤ 200 ℃, presión nominal PN ≤ 1,6 MPa de agua y vapor, comúnmente utilizada en válvulas de compuerta, válvulas de globo, válvulas de retención, válvulas de tapón, etc.
Los grados de acero inoxidable cromado comúnmente utilizados son 2Cr13, 3Cr13 templado, buena resistencia a la corrosión.Comúnmente utilizado en temperatura t ≤ 450 ℃, presión nominal PN ≤ 32MPa agua, vapor y aceite y otros medios en la válvula.
El acero inoxidable de cromo-níquel-titanio de uso común grado 1Cr18Ni9ti, su resistencia a la corrosión, resistencia a la erosión y rendimiento de resistencia al calor es buena.Adecuado para temperatura t ≤ 600 ℃, presión nominal PN ≤ 6,4 MPa de vapor, ácido nítrico y otros medios, utilizado en válvulas de globo, válvulas de bola, etc.
El acero de nitruración comúnmente utilizado es el grado 38CrMoAlA, mediante tratamiento de carburación, tiene buena resistencia a la corrosión y anti-rayaduras.Comúnmente utilizada en la temperatura t ≤ 540 ℃, la válvula de compuerta de la central eléctrica de presión nominal PN ≤ 10 MPa.
La eliminación de boro del cuerpo o del material del cuerpo de la válvula procesa directamente la superficie de sellado y luego el tratamiento de la superficie de eliminación de boro, la resistencia al desgaste de la superficie de sellado es muy buena.Se utiliza para la válvula de drenaje de la central eléctrica.
Español
